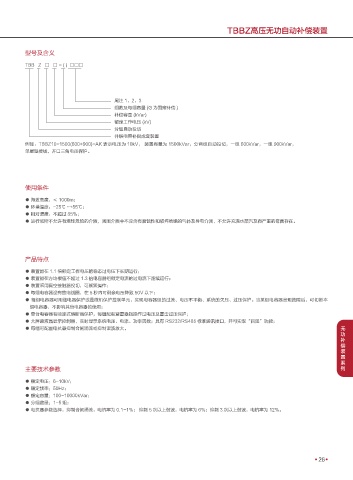

TBBZ高压无功自动补偿装置

型号及含义

TBB Z □ □ - ( ) □□□

尾注 1，2，3
组数及每组容量 (G 为固定补偿 )
补偿容量 (kVar)
额定工作电压 (kV)
分组自动投切
并联电容补偿成套装置
例如：TBBZ10-1500(600+900)-AK 表示电压为 10kV， 装置容量为 1500kVar，分两组自动投切，一组 600kVar，一组 900kVar，
单星型接线，开口三角电压保护。

使用条件

● 海拔高度：≤ 1000m；
● 环境温度：-25℃ ~+55℃；
● 相对湿度：不超过 85％；
● 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。

产品特点
● 装置能在 1.1 倍额定工作电压的稳态过电压下长期运行；
● 装置能在方均根值不超过 1.3 倍电容器组额定电流的过电流下连续运行；
● 装置采用真空接触器投切，可频繁操作；
● 每组电容器设有放电线圈，在 5 秒内可剩余电压降致 50V 以下；
● 每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本
组电容器，不影响其他电容器的使用；
● 单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护；
● 大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有 RS232/RS485 标准通讯接口，并可实现“四遥”功能；
● 每组可配置电抗器抑制合闸涌流或抑制谐波放大。 无
功
补
偿
装
置
系
主要技术参数 列

● 额定电压：6-10kV；
● 额定频率：50Hz；
● 额定容量：100-10000kVar；
● 分组数量：1-5 组；
● 电抗器参数选择：抑制合闸涌流，电抗率为 0.1-1％； 抑制 5 次以上谐波，电抗率为 6％；抑制 3 次以上谐波，电抗率为 12％。
