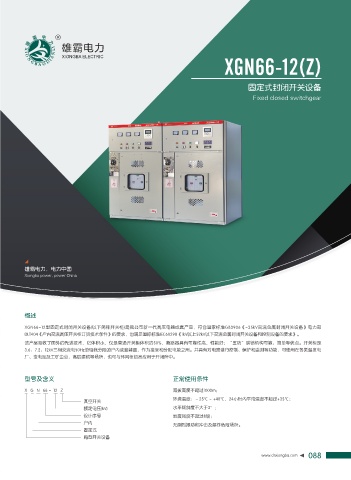

XGN66-12(Z)
固定式封闭开关设备
Fixed closed switchgear
雄霸电力，电力中国
Xiongba power, power China
概述
XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准GB3906《-35kV交流金属封闭开关设备》电力部
DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1kV以上52kV以下交流金属封闭开关设备和控制设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%，断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是
3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电
厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
型号及含义 正常使用条件
X G N 66 - 12 Z 海拔高度不超过1000m；
环境温度：－25℃ ~ +40℃，24小时内平均温度不超过+35℃；
真空开关
额定电压(kV) 水平倾斜度不大于3°；
设计序号 地震强度不超过8级；
户内
无剧烈振动和冲击及爆炸危险场所。
固定式
箱型开关设备
