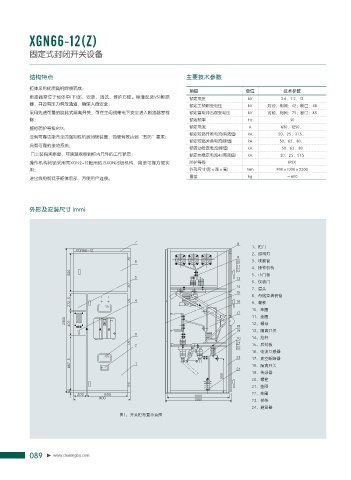

XGN66-12(Z)

固定式封闭开关设备

结构特点 主要技术参数
柜体采用优质角钢焊接而成；
项目 单位 技术参数
断路器室位于柜体中(下)部，安装、调试、维护方便。标准配装VS1断路 额定电压 kV 3.6，7.2，12
器，并设有压力释放通道，确保人身安全； 额定工频耐受电压 kV 对地，相间：42；断口：48
采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检 额定雷电冲击耐受电压 kV 对地，相间：75；断口：85
修； 额定频率 Hz 50
整柜防护等级IP2X； 额定电流 A 630，1250，
额定短路开断电流(有效值) kA 20，25，31.5，
设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；
额定短路关合电流(峰值) kA 50，63，80，
具有可靠的接地系统；
额定动稳定电流(峰值) kA 50，63，80
门上装有观察窗，可清楚观察到柜内元件的工作状态； 额定热稳定电流4s(有效值) kA 20，25，31.5
操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实 防护等级 IP2X
用； 外形尺寸(宽×深×高) mm 900×1000×2300
重量 kg ≈600
进出线电缆低于柜体前部，方便用户连接。

外形及安装尺寸 (mm)

ȟᴈ䬔
9(/
ȟ⚓ᬺ▛

ȟ㻮ᄋ⿃
ȟ᧹҈ᱦᲰ
ȟᄻ䬔Ძ

ȟЖ㶔䬔
ȟⰵ๠

ȟ⃹㏫⾫ළ຃ネ
ȟ㳦ᴿ
ȟ೗ఴ

ȟ೗ఴ
ȟ㳦⃹

ȟ䯀⻧ᐬڟ

ȟ៵ᱲ

ȟऺᄭᲫ

ȟ⩡≭ξᙋஔ
ȟⱋ⾦᫙䌛ஔ
ȟ䯀⻧ᐬڟ

ȟьᙋஔ

ȟ㳦ᴿ
ȟ೗ఴ

ȟ೗ఴ
ȟ俔᳢
ȟ䖫䰣ஔ
ప 喝ᐬڟᴈጯ㒚⹦ᘻప

089 www.chxiongba.com
