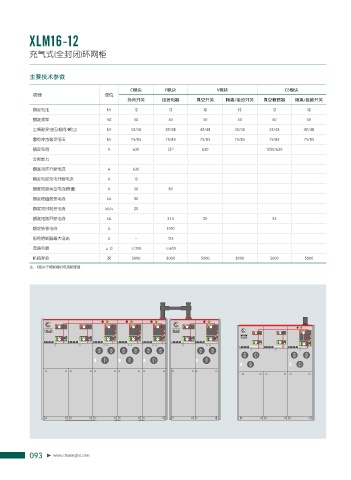

XLM16-12

充气式(全封闭)环网柜

主要技术参数

C模块 F模块 V模块 CB模块
项目 单位
负荷开关 组合电器 真空开关 隔离/接地开关 真空断路器 隔离/接地开关
额定电压 kV 12 12 12 12 12 12
额定频率 HZ 50 50 50 50 50 50
工频耐受电压(相间/断口) kV 42/48 42/48 42/48 42/48 42/48 42/48

雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85 75/85 75/85
额定电流 A 630 注 1) 630 1250/630
分断能力
额定闭环开断电流 A 630
额定电缆充电开断电流 A 10
额定短路关合电流(峰值) A 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/s 20
额定短路开断电流 kA 31.5 20 25

额定转移电流 A 1700
配用熔断器最大电流 A - 125
回路电阻 μΩ ≤300 ≤600
机械寿命 次 5000 3000 5000 2000 5000 5000
注：1)取决于熔断器的电流额定值
