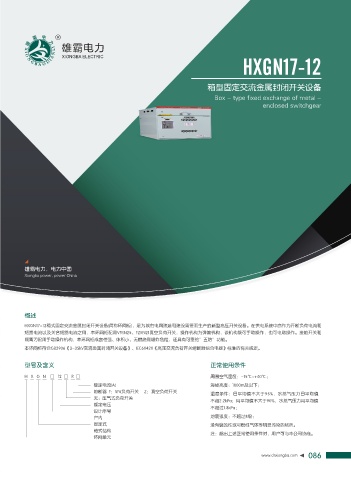

HXGN17-12
箱型固定交流金属封闭开关设备
Box - type fixed exchange of metal -
enclosed switchgear
雄霸电力，电力中国
Xiongba power, power China
概述
HXGN17-12箱式固定交流金属封闭开关设备(简称环网柜)，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负荷电流和
短路电流以及关合短路电流之用，本环网柜配用VFRN25、FZRN21真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。接地开关和
隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的”五防”功能。
本环网柜符合GB3906《3-35kV交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。
型号及含义 正常使用条件
H X G N □ 12 □ R □ 周围空气温度：-15℃~+40℃；
额定电流(A) 海拔高度：1000m及以下；
熔断器 F：SF6负荷开关 Z：真空负荷开关 湿度条件：日平均值不大于95%，水蒸气压力日平均值
无：压气式负荷开关 不超2.2kPa；月平均值不大于90%，水蒸气压力月平均值
额定电压 不超过1.8kPa；
设计序号
户内 地震强度：不超过8级；
固定式 没有腐蚀性或可燃性气体等明显污染的场所。
箱式结构 注：超出上述正常使用条件时，用户可与本公司协商。
环网单元
