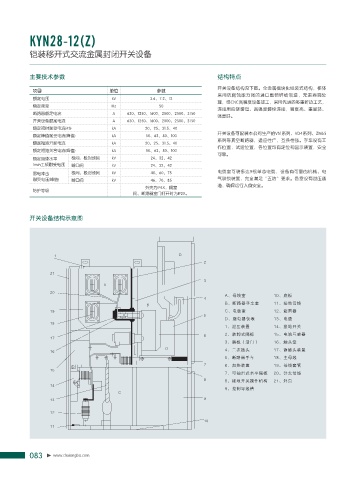

KYN28-12(Z)

铠装移开式交流金属封闭开关设备

主要技术参数 结构特点
开关设备结构见下图。全金属模块化组装式结构，柜体
项目 单位 参数
采用防腐蚀能力强的进口敷铝锌板制造，无需表面处
额定电压 kV 3.6、7.2、12
理，经CNC高精度设备加工，采用先进的多重折边工艺，
额定频率 Hz 50
连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、
断路器额定电流 A 630、1250、1600、2000、2500、3150
强度好。
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流(4S) kA 20、25、31.5、40
开关设备可配装本公司生产的VS1系列、VD4系列、ZN65
额定峰值耐受电流(峰值) kA 50、63、80、100
系列等真空断路器，适应性广，互换性强。手车设有工
额定短路开断电流 kA 20、25、31.5、40
作位置，试验位置，各位置均有定位和显示装置，安全
额定短路关合电流(峰值) kA 50、63、80、100
可靠。
额定绝缘水平 极间、极对地间 kV 24、32、42
1min工频耐受电压 断口间 kV 24、32、42
雷电冲击 极间、极对地间 kV 40、60、75 电缆室可装多达9根单芯电缆，设备有可靠的机械、电
耐受电压(峰值) 断口间 kV 46、70、85 气联锁装置，完全满足“五防”要求。各室设有泄压通
道，确保运行人身安全。
外壳为IP4X，隔室
防护等级
间、断路器室门打开时为IP2X。

开关设备结构示意图

%

"

"ȟ⃹㏫ა ȟᏁᲫ

#ȟ᫙䌛ஔ᝷䒒ა ȟᣑ౜⃹㏫
#
$ȟ⩡㐲ა ȟ䖫䰣ஔ

%ȟ㐓⩡ஔЖ㶔 ȟ⩡㐲

ȟ⇰ࢷ㷱㒚 ȟᣑ౜ᐬڟ
ȟ㷱ࢤᐻ䯀Ძ ȟ⩡≭ξᙋஔ

ȟ䯀Ძ喋≧䬔喌 ȟ㼒๠⯾
ȟθ⁍᣾๠ ȟ䲅㼒๠㷱㒚

ȟ᫙䌛ஔ᝷䒒 ȟͧ⃹㏫
ȟߌ☙㷱㒚 ȟ⃹㏫຃ネ

ȟछ៩ܦᐻⅠ᎟䯀Ძ ȟܲᩛ⃹㏫
ȟᣑ౜ᐬڟ᧹҈ᱦᲰ ȟโฟ

ȟᣓݢᄨ㏫Ἡ
$
