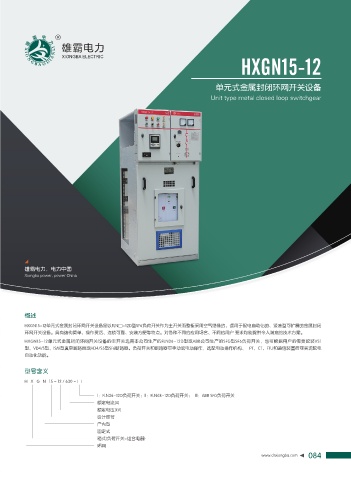

HXGN15-12
单元式金属封闭环网开关设备
Unit type metal closed loop switchgear
雄霸电力，电力中国
Xiongba power, power China
概述
HXGN15-12单元式金属封闭环网开关设备是以FLN□-12D型SF6负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、紧凑型可扩展的金属封闭
环网开关设备。具有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应用场合、不同的用户 要求均能提供令人满意的技术方案。
HXGN15-12单元式金属封闭环网开关设备的主开关选用本公司生产的FLN36-12D型或ABB公司生产的SFG型SF6负荷开关，也可根据用户的需要配装VS1
型、VD4/S型、ISM型真空断路器或HD4/S5型SF6断路器。负荷开关和断路器可手动或电动操作，选配电动操作机构、 PT、CT、FTU和通信装置后可实现配电
自动化功能。
型号含义
H X G N 15 - 12 / 630 - □
l：FLN36-12D负荷开关；ll：FLN48-12D负荷开关； Ill：ABB SFG负荷开关
额定电流(A)
额定电压(kV)
设计序号
户内型
固定式
箱式(负荷开关-组合电器)
环网
