Page 25 - 浙江雄霸电力有限公司

ZW32-12F 雄霸电力

户外交流高压真空分界断路器 XIONGBA ELECTRIC

主要技术参数

项目 单位 参数
额定电流 A 630
额定短路开断电流 kA 20
额定电容器组开断电流 A 400/630
额定操作顺序 0-0.3S-C0-15S-C0-15S-C0
额定短路开断电流开断次数 次 20
额定短路关合电流（峰值） kA 50
额定峰值耐受电流 kA 50
额定短时耐受电流 kA 20
额定短路持续时间 S 4
全开断时间 ms ≤100
分闸时间(分励脱口) 最高操作电压 ms 15~50
分闸时间(分励脱口) 额定操作电压 ms 15~50
分闸时间(分励脱口) 最低操作电压 ms 30~60
合闸时间 ms 25~60
机械寿命 次 10000
额定操作电压 V AC220
操作机构 A CT37-D弹簧机构
动触头允许磨损厚度 mm 3
重量 kg 110 (135带隔离)
储能电机额定输入功率 w ≤250
过流脱扣器 额定电流 A 5
过流脱扣器 脱扣准确度 % ±10

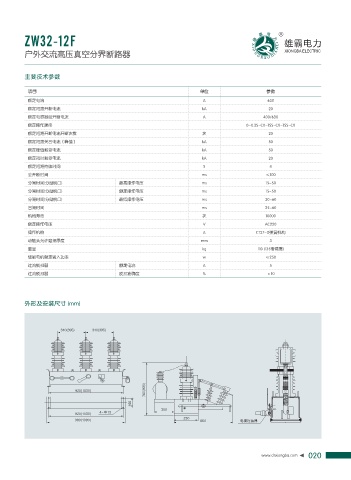

外形及安装尺寸 (mm)

Ð

⩡㐲䔊ᣑஔ

020
www.chxiongba.com
