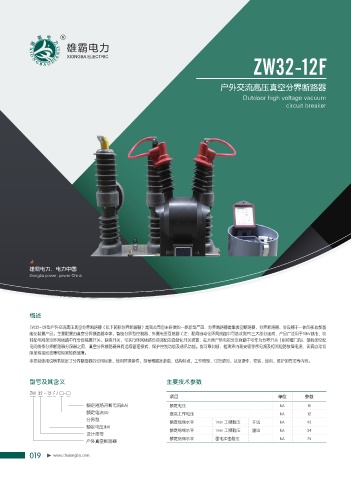

ZW32-12F

户外交流高压真空分界断路器
Outdoor high voltage vacuum
circuit breaker

雄霸电力，电力中国
Xiongba power, power China

概述

ZW32-12F型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器于一体的多功能智
能化装置产品。主要配置由真空分界断路器本体、智能分界型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT)三大部分组成，产品广泛用于10kV城市、农
村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗)，馈线架空配
电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切
除单相接地故障和相间短路故障。
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

型号及其含义 主要技术参数

ZW 32 - 12 F / □-□
项目 单位 参数
额定短路开断电流(kA) 额定电压 kA 10
额定电流(A) 最高工作电压 kA 12
分界型
额定绝缘水平 1min 工频耐压 干试 kA 42
额定电压(kV)
额定绝缘水平 1min 工频耐压 湿试 kA 34
设计序号
额定绝缘水平 雷电冲击耐压 kA 75
户外真空断路器
