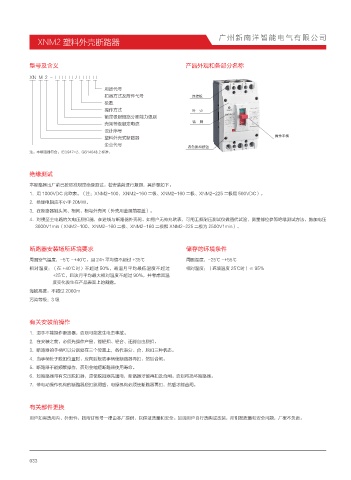

XNM2 塑料外壳断路器

型号及含义 产品外观和各部分名称

XN M 2 - □ □ □ / □ □ □

用途代号
扣器方式及附件弋号 䔊ᣑᲫ
极数
操作方式 โ ฟ
额定极限短路分断能力级别
䨙 ❸
壳架等级额定电流
设计序号
塑料外壳式断路器 ᧹҈᝷ᳰ
企业代号
㉓ᕑ㙝តᠵ䧚
注：本断路器符合：IEC947-2、GB14048.2 标准。

绝缘测试
本断路器出厂前已按标准规定绝缘测试。若安装前进行复测，其步骤如下：
1．用 1000VDC 兆欧表。（注：XNM2-100、XNM2-160 二极、XNM2-160 二极、XNM2-225 二极用 500VDC）。
2．绝缘电阻应不小于 20MW。
3．在断路器触头间、相间、相与外壳间（外壳用金属箔覆盖）。
4．对接至主电路的欠电压脱扣器，在进线与断路器外壳间。如用户无染兆欧表，可用工频耐压测试仪做替代试验，测量部位参照绝缘测试方法，施加电压
3000V1min（XNM2-100、XNM2-160 二极、XNM2-160 二极和 XNM2-225 二极为 2500V1min）。

断路器安装场所环境要求 储存的环境条件
周围空气温度：-5℃ -+40℃，且 24h 平均值不超过 +35℃ 周围温度：-25℃ -+55℃
相对湿度：（在 +40℃时）不超过 50%，最湿月平均最低温度不超过 相对湿度：（环境温度 25℃时）≤ 95%
+25℃，且该月平均最大相对湿度不超过 90%，并考虑因温
度变化发生在产品表面上的凝露。
海拔高度：不超过 2000m
污染等级：3 级

有关安装前操作

1．湿手不能操作断路器，否则可能发生电击事故。
2．在安装之前，必须先操作产品，能轻扣、轻合、还能自由脱扣。
3．断路器的手柄可以分别处在三个位置上，各代表分、合、脱扣三种状态。
4．当手柄处于脱扣位置时，应向后扳动手柄使断路器再扣，然后合闸。
5．断路器不能频繁操作，否则会缩短断路器使用寿命。
6．如断路器带有欠压脱扣器，应使脱扣器先通电，断路器才能再扣及合闸。否则将损坏断路器。
7．带电动操作机构的断路器脱扣跳闸后，电操机构必须使断路器再扣，然后才能合闸。

有关部件更换
用户如需选用内、外附件，按所订型号一律由本厂提供，以保证质量和安全。如因用户自行选购或改装，所引发质量和安全问题，厂概不负责。

033
