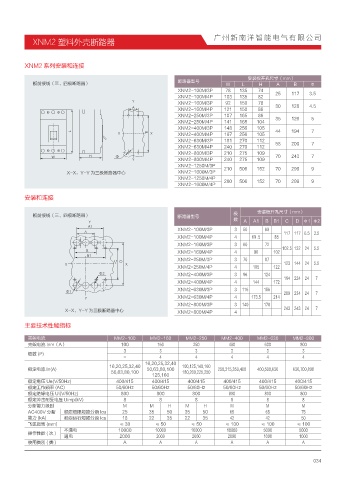

XNM2 塑料外壳断路器

XNM2 系列安装和连接

安装板开孔尺寸（mm）
板前接线（三、四极断路器） 断路器型号 W L H A B Φ
XNM2-100M/3P 78 135 74 25 117 3.5
XNM2-100M/4P 103 135 82
:
XNM2-160M/3P 92 150 78
" XNM2-160M/4P 121 150 86 30 128 4.5
XNM2-250M/3P 107 165 86 35 126 5
XNM2-250M/4P 141 165 104
XNM2-400M/3P 148 256 105
- # 44 194 7
9 9 XNM2-400M/4P 197 256 105
XNM2-630M/3P 181 270 112
XNM2-630M/4P 240 270 112 58 200 7
XNM2-800M/3P 210 275 109
8 ) Ð 70 243 7
: XNM2-800M/4P 240 275 109
XNM2-1250M/3P
X-X，Y-Y 为三极断路器中心 XNM2-1600M/3P 210 506 152 70 299 9
XNM2-1250M/4P 280 506 152 70 299 9
XNM2-1600M/4P

安装和连接

板前接线（三、四极断路器） 断路器型号 极 安装板开孔尺寸（mm）
: 数 A A1 B B1 C D Φ1 Φ2
"
" XNM2-100M/3P 3 50 60 117 117 6.5 3.5
XNM2-100M/4P 4 69 .5 85
XNM2-160M/3P 3 60 72
# XNM2-160M/4P 4 90 102 102.5 132 24 5.5
#
XNM2-250M/3P 3 70 87
$ %
9 9 123 144 24 5.5
XNM2-250M/4P 4 105 122
Ð XNM2-400M/3P 3 96 124
194 224 24 7
XNM2-400M/4P 4 144 172
XNM2-630M/3P 3 116 156
Ð 200 234 24 7
: XNM2-630M/4P 4 173.5 214
XNM2-800M/3P 3 140 178
X-X，Y-Y 为三极断路器中心 XNM2-800M/4P 4 243 243 24 7

主要技术性能指标

壳架电流 MM2-100 MM2-160 MM2-250 MM2-400 MM2-630 MM2-800
壳架电流 Inm（A） 100 160 250 400 630 800
3 3 3 3 3 3
极数 (P)
- 4 4 4 4 4
16,20,25,32,40
16,20,25,32,40 100,125,140,160
额定电流 In(A) 50,63,80,100 250,315,350,400 400,500,630 630,700,800
50,63,80,100 180,200,225,250
125,160
额定电压 Ue(V/50Hz) 400/415 400/415 400/415 400/415 400/415 400/415
额定工作频率 (AC) 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
额定绝缘电压 Ui(V/50Hz) 800 800 800 800 800 800
额定冲击耐受电压 Uimp(kV) 8 8 8 8 8 8
分断能力级别 M M H M H M M M
AC400V 分断 额定极限短路分断 Icu 25 35 50 35 50 65 65 75
能力 (kA) 额定运行短路分段 Ics 18 22 35 22 35 42 42 50
飞弧距离 (mm) ≤ 30 ≤ 50 ≤ 50 ≤ 100 ≤ 100 ≤ 100
不通电 10000 10000 10000 10000 5000 5000
操作性能 ( 次 )
通电 2000 2000 2000 2000 1000 1000
使用类别 ( 类 ) A A A A A A
