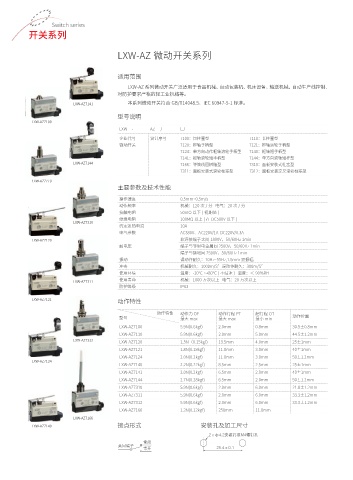

Switch series
开关系列

LXW-AZ 微动开关系列

适用范围
LXW-AZ 系列微动开关广泛适用于食品机械、自动包装机、机床设备、输送机械、自动生产线控制、
对防护要求严格的轻工业机械等。
LXW-AZ7141 本系列微动开关符合 GB/T14048.5、IEC 60947-5-1 标准。
型号说明
LXW-AZ7100
LXW - AZ / □
企业代号 设计序号 7100：短柱塞型 7110：长柱塞型
微动开关 7120：枢轴手柄型 7121：枢轴滚轮手柄型
7124：单方向动作枢轴滚轮手柄型 7140：枢轴短手柄型
7141：枢轴滚轮短手柄型 7144：单方向滚轴短杆型
LXW-AZ7144
7166：弹簧线圈树脂型 7310：面板安装式柱塞型
7311：面板安装式滚轮柱塞型 7312：面板安装交叉滚轮柱塞型
LXW -A Z7110
LXW-AZ7110
主要参数及技术性能
操作速度 0.5mm~0.5m/s
动作频率 机械：120 次 / 分 电气：20 次 / 分
接触电阻 50mΩ 以下 ( 初期值 )
绝缘电阻 100MΩ 以上 ( 在 DC500V 以下 )
LXW-AZ7310
LXW -A Z7310
约定发热电流 10A
电气参数 AC380V、AC220V/1A DC220V/0.3A
LXW-AZ7120 非连接端子之间 1890V，50/60Hz 1min
耐电压 端子与非带电金属间 2500V，50/60Hz 1min
端子与接地间 2500V，50/60Hz 1min
振动 误动作耐久：10Hz~55Hz,1.5mm 双振幅
2
冲击 机械耐久：1000m/S 误动作耐久：300m/S 2
使用环境 温度：-10℃ ~+80℃ ( 不结冰 ) 湿度：＜ 90%RH
使用寿命 机械：1000 万次以上 电气：20 万次以上
LXW-AZ7311
防护等级 IP63
LXW-AZ7121
动作特性
动作特性 动作力 OF 动作行程 PT 超行程 OT
型号 最大 max 最大 max 最小 min 动作位置
LXW-AZ7100 5.9N(0.6kgf) 2.0mm 0.8mm 30.5±0.8mm
LXW-AZ7110 5.9N(0.6kgf) 2.0mm 5.0mm 44.5±1.2mm
LXW-AZ7312
LXW -A Z7312
LXW-AZ7120 1.5N（0.15kgf) 13.5mm 4.0mm 25±1mm
LXW-AZ7121 1.8N(0.18kgf) 11.0mm 3.0mm 40±1mm
LXW-AZ7124 2.0N(0.2kgf) 11.0mm 3.0mm 50±1.2mm
LXW-AZ7124
LXW-AZ7140 2.2N(0.22kgf) 8.5mm 2.5mm 25±1mm
LXW-AZ7141 2.0N(0.2kgf) 6.5mm 2.0mm 40±1mm
LXW-AZ7144 2.7N(0.28kgf) 6.5mm 2.0mm 50±1.2mm
LXW-AZ7310 5.9N(0.6kgf) 2.0mm 6.0mm 21.8±1.2mm
LXW-AZ7311 5.9N(0.6kgf) 2.0mm 6.0mm 33.3±1.2mm
LXW-AZ7312 5.9N(0.6kgf) 2.0mm 6.0mm 33.3±1.2mm
LXW-AZ7166 1.2N(0.12kgf) 250mm 11.0mm
LXW-AZ7166
LXW-AZ7140 接点形式 安装孔及加工尺寸
