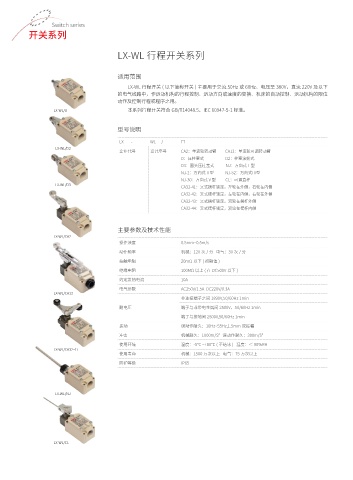

LX-WL 行程开关系列

适用范围
LX-WL 行程开关 ( 以下简称开关 ) 主要用于交流 50Hz 或 60Hz、电压至 380V，直流 220V 及以下
的电气线路中，作运动机构的行程控制、运动方向或速度的变换、机床的自动控制、运动机构的限位
动作及控制行程或程序之用。
LX-WL/D 本系列行程开关符合 GB/T14048.5、IEC 60947-5-1 标准。

型号说明

LX - WL / □
LX-WL/D2
企业代号 设计序号 CA2：单滚轮转动臂 CA12：单滚轮可调转动臂
D：压柱塞式 D2：柱塞滚轮式
D3：圆头压柱塞式 NJ：万向式Ⅰ型
NJ-2：万向式Ⅱ型 NJ-S2：万向式Ⅲ型
NJ-30：万向式Ⅴ型 CL：可调直杆
LX-WL/D3
CA32-41：叉式摆杆锁定，左轮在外侧，右轮在内侧
CA32-42：叉式摆杆锁定，左轮在内侧，右轮在外侧
CA32-43：叉式摆杆锁定，双轮在摆杆外侧
CA32-44：叉式摆杆锁定，双轮在摆杆内侧

主要参数及技术性能
LX-WL/CA2
操作速度 0.5mm~0.5m/s
动作频率 机械：120 次 / 分 电气：30 次 / 分
接触电阻 20mΩ 以下 ( 初期值 )
绝缘电阻 100MΩ 以上 ( 在 DC500V 以下 )
约定发热电流 10A
电气参数 AC250V/1.5A DC220V/0.3A
LX-WL/CA12
非连接端子之间 1890V,50/60Hz 1min
耐电压 端子与非带电金属间 2500V，50/60Hz 1min
端子与接地间 2500V,50/60Hz 1min
振动 误动作耐久：10Hz~55Hz,1.5mm 双振幅
2
冲击 机械耐久：1000m/S 误动作耐久：300m/S 2
使用环境 温度：-5℃ ~+80℃ ( 不结冰 ) 湿度：＜ 90%RH
LX-WL/CA32-41
使用寿命 机械：1500 万次以上 电气：75 万次以上
防护等级 IP65

LX-WL/NJ
