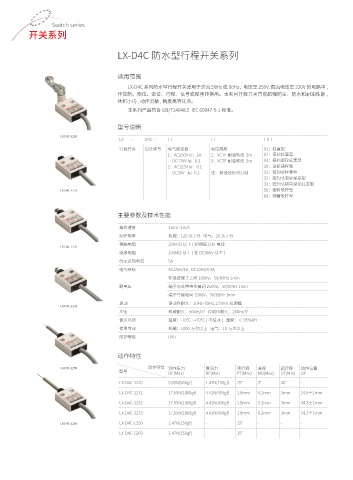

Switch series
开关系列

LX-D4C 防水型行程开关系列

适用范围
LX-D4C 系列防水型行程开关适用于交流 50Hz 或 60Hz、电压至 250V, 直流电压至 220V 的电路中 ,
作控制、限位、定位、行程、信号或程序转换用。本系列行程开关具有超强防尘、防水和耐油性能 ,
体积小巧 , 动作灵敏 , 精度高等优点。
本系列产品符合 GB/T14048.5 IEC 60947-5-1 标准。

型号说明
LX-D4C-1220
LX - D4C - □ □ □□
行程开关 设计序号 电气额定值 电览规格 01：柱塞型
1：AC250V Ie：1A 2：VCTF 耐油软线 3m 02：滚轮柱塞型
DC220V Ie：0.3 3：VCTF 耐油软线 5m 03：横向滚轮柱塞型
2：AC125V Ie：0.1 20：滚轮摆杆型
DC30V Ie：0.1 注：其他线长可订制 31：密封式柱塞型
32：密封式滚轮柱塞型
33：密封式横向滚轮柱塞型
LX-D4C-1231 50：塑料软杆型
69：弹簧软杆型

主要参数及技术性能

操作速度 1mm~1m/s
动作频率 机械：120 次 / 分 电气：20 次 / 分
接触电阻 200mΩ 以下 ( 初期值 )3m 电线
LX-D4C-1232
绝缘电阻 100MΩ 以上 ( 在 DC500V 以下 )
约定发热电流 5A
电气参数 AC250V/1A DC220V/0.3A
非连接端子之间 1890V，50/60Hz 1min
耐电压 端子与非带电金属间 2500V，50/60Hz 1min
端子与接地间 2500V，50/60Hz 1min
振动 误动作耐久：10Hz~55Hz,1.5mm 双振幅
LX-D4C-1233
2 2
冲击 机械耐久：500m/S 误动作耐久：200m/S
使用环境 温度：-10℃ ~+70℃ ( 不结冰 ) 湿度：＜ 95%RH
使用寿命 机械：1000 万次以上 电气：10 万次以上
防护等级 IP67

动作特性

LX-D4C-1250 动作特性 动作压力 复归力 预行程 差程 超行程 动作位置
型号
OF(Max) RF(Min) PT(Max) MD(Max) OT(Min) OP
LX-D4C-1220 5.69N(580gf) 1.47N(150gf) 25° 3° 40° -
LX-D4C-1231 17.65N(1800gf) 4.41N(450gf) 1.8mm 0.2mm 3mm 24.9±1mm
LX-D4C-1232 17.65N(1800gf) 4.41N(450gf) 1.8mm 0.2mm 3mm 34.3±1mm

LX-D4C-1233 17.65N(1800gf) 4.41N(450gf) 1.8mm 0.2mm 3mm 34.3±1mm
LX-D4C-1269 LX-D4C-1250 1.47N(150gf) - 15° - - -
LX-D4C-1269 1.47N(150gf) - 15° - - -
