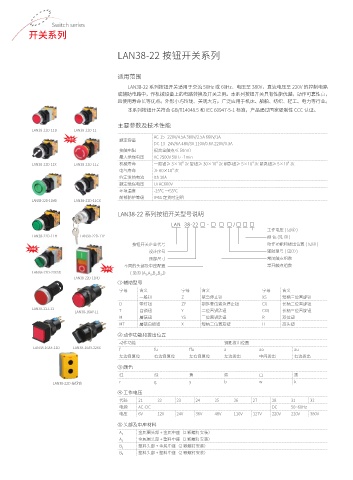

Switch series
开关系列

LAN38-22 按钮开关系列

适用范围
LAN38-22 系列按钮开关适用于交流 50Hz 或 60Hz、电压至 380V，直流电压至 220V 的控制电路
或辅助电路中，作机械设备上的电路转换及开关之用。本系列按钮开关具有性能优越，动作可靠性高，
且使用寿命长等优点。外形小巧玲珑、美观大方。广泛应用于机床、船舶、纺织、轻工、电力等行业。
本系列按钮开关符合 GB/T14048.5 和 IEC 60947-5-1 标准，产品通过国家强制性 CCC 认证。

主要参数及技术性能
LAN38-22D-11D LAN38-22D-11
AC-15 220V/4.5A 380V/2.5A 660V/1A
改进型
额定容量
DC-13 24V/6A 48V/3A 110V/0.6A 220V/0.3A
接触电阻 银合金触点≤ 50mΩ
最大绝缘电压 AC 2500V 50Hz·1min
6 4 4 4
LAN38-22D-11X LAN38-22D-11Z 机械寿命 一般钮≥ 3×10 次 旋钮≥ 30×10 次 钥匙钮≥ 5×10 次 紧急钮≥ 5×10 次
4
电气寿命 ≥ 60×10 次
约定发热电流 Ith 10A
额定绝缘电压 Ui AC660V
环境温度 -25℃ ~+55℃
前部防护等级 IP65 定货时注明
LAN38-22D-11MD LAN38-22D-11CX
LAN38-22 系列按钮开关型号说明
LAN 38-22 □ - □ □ □ / □ □ □
工作电压 ( 见④ )
LAN38-22D-11H LAN38-22D-11Y 颜色(见③)
按钮开关企业代号 动作功能和拔出位置 ( 见② )
改进型
设计序号 辅助型号 ( 见① )
颈部尺寸 常闭触点组数
不同的头部及中座配置 常开触点组数
改进型
LAN38-22D-20XSD ( 见⑤ )A 1 ,A 2 ,B 1 ,B 2 ,D
AN38-22D-20X
SD
L
LAN38-22D-11RD
① 辅助型号
字母 含义 字母 含义 字母 含义
一般钮 Z 紧急停止钮 XS 短柄三位置旋钮
D 带灯钮 ZY 钥匙复位紧急停止钮 CX 长柄二位置旋钮
LAN38-22J-11
LAN38-16AY-11 T 自锁钮 Y 二位置钥匙钮 CXS 长柄三位置旋钮
M 蘑菇钮 YS 三位置钥匙钮 R 双位钮
MT 蘑菇自锁钮 X 短柄二位置旋钮 H 高头钮
② 动作功能和拔出位置
动作功能 钥匙拔出位置
LAN38-16AF-11D LAN38-16AY-22XS
f fu ffu a ao au
左边自复位 右边自复位 左右自复位 左边拔出 中间拔出 右边拔出
③ 颜色
红 绿 黄 蓝 白 黑
r g y b w k
LAN38-22D 按钮盒
④ 工作电压
代码 21 22 23 24 25 26 27 28 31 32
电源 AC·DC DC 50~60Hz
电压 6V 12V 24V 36V 48V 110V 127V 220V 220V 380V
⑤ 头部及中座材料
金属圈头部 + 金属中座（2 颗螺钉安装）
A 1
金属圈头部 + 塑料中座（2 颗螺钉安装）
A 2
塑料头部 + 金属中座（2 颗螺钉安装）
B 1
塑料头部 + 塑料中座（2 颗螺钉安装）
B 2
