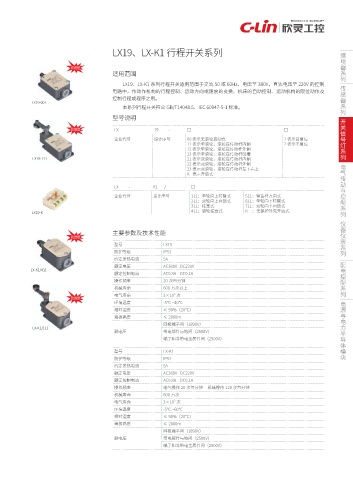

LX19、LX-K1 行程开关系列

改进型
适用范围

LX19、LX-K1 系列行程开关适用范围于交流 50 或 60Hz、电压至 380V，直流电压至 220V 的控制
电路中，作动作机构的行程控制、运动方向或速度的变换、机床的自动控制、运动机构的限位动作及
控制行程或程序之用。
LX19-001
本系列行程开关符合 GB/T14048.5、IEC 60947-5-1 标准。
系 号灯 开关 信 列
型号说明
改进型 LX 19 - □ □
企业代号 设计序号 00 表示无滚轮直动式 1 表示自复位
11 表示单滚轮，滚轮在传动杆内侧 2 表示不复位
12 表示单滚轮，滚轮在传动杆外侧
13 表示单滚轮，滚轮在传动杆凹槽
LX19-111 21 表示双滚轮，滚轮在传动杆内侧 系 列 控制 电气传动 与
22 表示双滚轮，滚轮在传动杆外侧
23 表示双滚轮，滚轮在传动杆左下右上
K 表示开启式

LX - K1 / □
企业代号 设计序号 111：单轮向上转臂式 511：弹簧杆万向式
211：双轮向上自锁式 611：单轮向下转臂式
311：柱塞式 711：双轮向下自锁式
411：滚轮柱塞式 K ：无保护外壳开启式
LX19-K
配电控制 系 列 仪器仪表 系 列

主要参数及技术性能
改进型
型号 LX19
防护等级 IP52
约定发热电流 5A
额定电压 AC380V DC220V
LX-K1/411
额定控制电流 AC0.8A DC0.1A
操作频率 20 次每分钟
机械寿命 600 万次以上
5
电气寿命 3×10 次
改进型 电力半导体模块 与 电源
环境温度 -5℃ ~40℃
相对湿度 ≤ 90%（20℃）
海拔高度 ≤ 2000m
同极端子间（1890V）
LX-K1/111
耐电压 带电部件与地间（2500V）
端子和非带电金属件间（2500V）

型号 LX-K1
防护等级 IP52
约定发热电流 5A
额定电压 AC380V DC220V
额定控制电流 AC0.8A DC0.1A
操作频率 电气操作 20 次每分钟 机械操作 120 次每分钟
机械寿命 600 万次
5
电气寿命 3×10 次
环境温度 -5℃ ~60℃
相对湿度 ≤ 90%（20℃）
海拔高度 ≤ 2000m
同极端子间（1890V）
耐电压 带电部件与地间（2500V）
端子和非带电金属件间（2500V）
