系 列 系 继电器 传感器 列

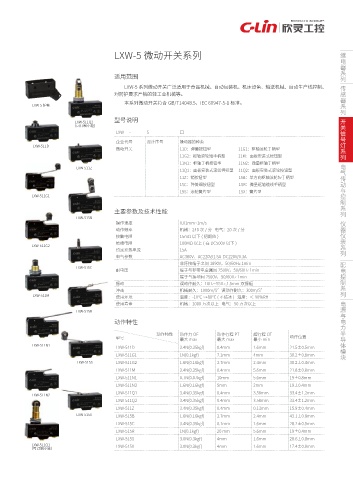

LXW-5 微动开关系列

适用范围
LXW-5 系列微动开关广泛适用于食品机械、自动包装机、机床设备、输送机械、自动生产线控制、
对防护要求严格的轻工业机械等。
本系列微动开关符合 GB/T14048.5、IEC 60947-5-1 标准。
LXW-5 护套
信 开关 号灯 列 系
型号说明
LXW-511Q2
（可订制小轮）
LXW - 5 □
企业代号 设计序号 操动器的种类
LXW-511D
微动开关 11D：弹簧按钮型 11G1：枢轴滚轮手柄型
11G2：枢轴滚轮短手柄型 11M：面板安装式按钮型
控制 与 电气传动 列 系
11N1：枢轴手柄按钮型 11N2：微量枢轴手柄型
LXW-511Z
11Q1：面板安装式滚轮押扣型 11Q2：面板安装式滚轮按钮型
11Z：销按钮型 15B：单方向枢轴滚轮短手柄型
15C：弹簧细按钮型 15R：微量枢轴缆线手柄型
15S：滚轮簧片型 15X：簧片型
LXW-511G1

主要参数及技术性能
LXW-515B 仪器仪表 系 列 列 系 配电控制
操作速度 0.01mm~1m/s
动作频率 机械：240 次 / 分 电气：20 次 / 分
接触电阻 15mΩ 以下 ( 初期值 )
绝缘电阻 100MΩ 以上 ( 在 DC500V 以下 )
LXW-511G2
约定发热电流 15A
电气参数 AC380V、AC220V/1.5A DC220V/0.3A
非连接端子之间 1890V，50/60Hz 1min
LXW-515C
耐电压 端子与非带电金属间 2500V，50/60Hz 1min
端子与接地间 2500V，50/60Hz 1min
振动 误动作耐久：10Hz~55Hz,1.5mm 双振幅
2 2
冲击 机械耐久：1000m/S 误动作耐久：300m/S
LXW-511M
使用环境 温度：-10℃ ~+80℃ ( 不结冰 ) 湿度：＜ 90%RH 电源 与 电力半导体模块
使用寿命 机械：1000 万次以上 电气：50 万次以上
LXW-515R
动作特性

动作特性 动作力 OF 动作行程 PT 超行程 OT
型号 最大 max 最大 max 最小 min 动作位置
LXW-511N1
LXW-511D 3.4N(0.35kgf) 0.4mm 1.6mm 21.5±0.5mm
LXW-511G1 1N(0.1kgf) 7.1mm 4mm 30.2±0.8mm
LXW-515S LXW-511G2 1.6N(0.16kgf) 2.7mm 2.4mm 30.2±0.4mm
LXW-511M 3.4N(0.35kgf) 0.4mm 5.6mm 21.8±0.8mm
LXW-511N1 0.7N(0.07kgf) 10mm 5.6mm 19±0.8mm
LXW-511N2 1.6N(0.16kgf) 5mm 2mm 19±0.4mm
LXW-511Q1 3.4N(0.35kgf) 0.4mm 3.58mm 33.4±1.2mm
LXW-511N2
LXW-511Q2 3.4N(0.35kgf) 0.4mm 3.58mm 33.4±1.2mm
LXW-511Z 3.4N(0.35kgf) 0.4mm 0.13mm 15.9±0.4mm
LXW-515X
LXW-515B 1.6N(0.16kgf) 2.7mm 2.4mm 43.1±0.8mm
LXW-515C 3.4N(0.35kgf) 0.1mm 1.6mm 28.2±0.5mm
LXW-515R 1N(0.1kgf) 20 mm 5.6mm 19±0.4mm
LXW-515S 3.0N(0.3kgf) 4mm 1.6mm 28.6±0.8mm
LXW-511Q1 LXW-515X 3.0N(0.3kgf) 4mm 1.6mm 17.4±0.8mm
（可订制小轮）
