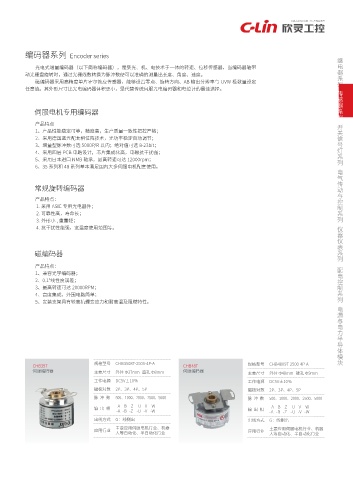

编码器系列 Encoder series
光电式增量编码器（以下简称编码器），是集光、机、电技术于一体的转速、位移传感器，当编码器轴带
动光栅盘旋转时，通过光栅线数转换为脉冲数便可以准确的测量出长度、角度、速度。
磁编码器采用高精度单片霍尔效应传感器，能够设置零点、旋转方向、AB 输出分辨率与 UVW 极数量设定 传感器 系 列
任意值。其外形尺寸比光电编码器体积更小，是代替传统伺服光电编码器和电位计的最佳选择。

伺服电机专用编码器
号灯 开关 系 信 列 控制 与 电气传动 列 系
产品特点
1、产品性能稳定可靠，精度高，生产质量一致性把控严格；
2、采用德国蓝光配套相位阵技术，光功率稳定自动调节；
3、增量型脉冲数可选 5000P/R 以内；绝对值可选 8-23bit；
4、采用四层 PCB 电路设计，芯片集成化高，电磁抗干扰强；
5、采用日本进口 NMB 轴承，最高转速可达 12000rpm；
6、35 系列和 48 系列基本满足国内大多伺服电机配套使用。

常规旋转编码器

产品特点：
1. 采用 ASIC 专用光电器件；
2. 可靠性高，寿命长；
列 配电控制 列 系 仪器仪表 系
3. 外形小 , 重量轻；
4. 抗干扰性能强，宽温度使用范围等。

磁编码器

产品特点：
1、兼容光学编码器；
2、0.1°线性度误差；
3、最高转速可达 20000RPM；
4、高度集成，外围电路简单；
电源 与 电力半导体模块
5、安装支架具有较高抗蠕变应力和耐高温及阻燃特性。

规格型号 CHB3508T-2500-4P-A 规格型号 CHB4809T-2500-4P-A
CHB35T CHB48T
伺服编码器 主要尺寸 外径 Ф37mm 直孔 Ф8mm 伺服编码器 主要尺寸 外径 Ф48mm 锥孔 Ф9mm
工作电源 DC5V±10％ 工作电源 DC5V±10％
磁极对数 2P、3P、4P、5P 磁极对数 2P、3P、4P、5P
脉 冲 数 500、1000、2000、2500、5000 脉 冲 数 500、1000、2000、2500、5000
A B Z U V W A B Z U V W
输 出 相 输 出 相
-A -B -Z -U -V -W -A -B -Z -U -V -W
出线方式 G：线侧出 出线方式 G：线侧出
主要应用伺服电机行业、机器 主要应用伺服电机行业、机器
应用行业 应用行业
人等自动化、半自动化行业 人等自动化、半自动化行业
