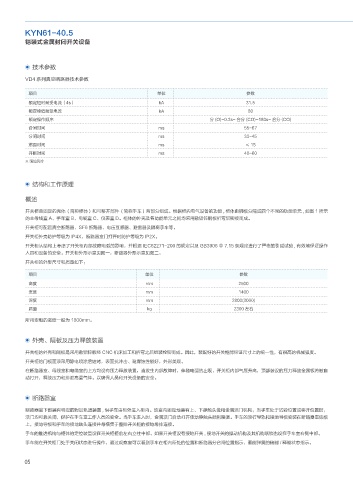

KYN61-40.5
铠装式金属封闭开关设备

技术参数
VD4 系列真空断路器技术参数

项目 单位 参数
额定短时耐受电流（4s） kA 31.5
额定峰值耐受电流 kA 80
额定操作顺序 分 (O)-0.3s- 合分 (CO)-180s- 合分 (CO)
合闸时间 ms 55~67
分闸时间 ms 33~45
燃弧时间 ms ≤ 15
开断时间 ms 48~60
※ 强迫风冷

结构和工作原理

概述

开关柜由固定的壳体（简称柜体）和可移开部件（简称手车）两部分组成。根据柜内电气设备的功能 , 柜体由钢板分隔成四个不同的功能单元 , 如图 1 所示
的主母线室 A、手车室 B、电缆室 C、仪表室 D。柜体的外壳及各功能单元之间均采用敷铝锌钢板折弯后铆接而成。
开关柜可配置真空断路器、SF6 断路器、电压互感器、避雷器及隔离手车等。
开关柜外壳防护等级为 IP4X，断路器室门打开时防护等级为 IP2X。
开关柜从结构上考虑了开关柜内部故障电弧的影响，并根据 IEC62271-200 的规定以及 GB3906 中 7.15 条规定进行了严格的引弧试验 , 有效地保证操作
人员和设备的安全。开关柜外形示意见图一，断路器外形示意见图二。
开关柜的外形尺寸和质量如下：
项目 单位 参数
高度 mm 2500
宽度 mm 1400
深度 mm 2800(3000)
质量 kg 2300 左右

所用变柜的宽度一般为 1800mm。

外壳、隔板及压力释放装置

开关柜的外壳和隔板是采用敷铝锌板经 CNC 机床加工和折弯之后组装栓铆而成。因此，装配好的开关柜能保证尺寸上的统一性，有很高的机械强度。
开关柜的门板面漆采用静电喷涂后焙烤，表面抗冲击、耐腐蚀性能好，外形美观。
在断路器室、母线室和电缆室的上方均设有压力释放装置，当发生内部故障时，伴随电弧的出现，开关柜内部气压升高，顶部装设的压力释放金属板将被自
动打开，释放压力和排泄高温气体。以确保人员和开关设备的安全。

断路器室

断路器室下部装有特定的附加轨道装置 , 供手车由柜外进入柜内。该室内固定地装有上、下静触头盒和金属活门机构，当手车处于试验位置或移开位置时，
活门均可靠关闭，保护在手车室工作人员的安全。当手车进入时，金属活门自动打开使动静触头顺利接通。手车的滑行导轨和接地导板安装在断路器室底板
上，接地导板和手车的接地触头连接并与横贯于整排开关柜的接地母排连接。
手车的推进机构与柜体的定位装置设在开关柜柜前左右立柱中部。如果开关柜设有接地开关 , 接地开关的操动机构及其机构联锁也设在手车室右侧中部。
手车能在开关柜门处于关闭状态进行操作，通过观察窗可以看到手车在柜内所处的位置和断路器分合闸位置指示、蓄能弹簧的储能 / 释能状态指示。
