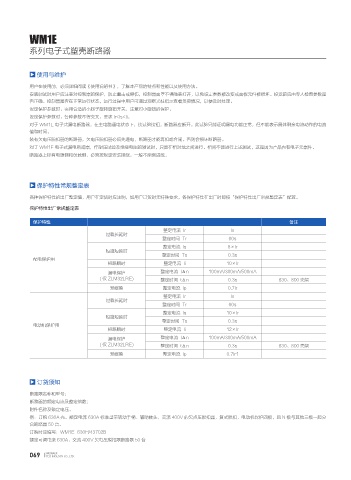

WM1E

系列电子式塑壳断路器

使用与维护

用户在使用前，必须详细阅读《使用说明书》，了解本产品的特点和性能以及使用方法。
安装调试时用户应注意对控制器的保护，防止重击或擦伤，控制器面罩不得随意打开，以免设定参数被改变或面板元件被损坏。投运前应由专人检查参数是
否正确、控制器是否在正常运行状态，运行过程中用户可通过观察光柱指示查看负荷情况，以便及时处理。
设定保护参数时，需用合适的小起子旋转旋钮开关，注意对小旋钮的保护。
设定保护参数时，各种参数不得交叉，要求 Ir<Is<Ii。
对于 WM1E 电子式漏电断路器，在主电路通电状态下，按试验按钮，断路器应断开。此试验只能证明漏电功能正常，但不能表示具体剩余电流动作的电流
值和时间。
装有欠电压脱扣器的断路器，欠电压脱扣器必须先通电，断路器才能再扣或合闸。否则会损坏断路器。
对于 WM1E 电子式漏电断路器，作耐压试验及绝缘电阻的测试时，只能在相对地之间进行。相间不能进行上述测试，这是因为产品内有电子元器件。
断路器上标有电源侧和负载侧，必须按规定安装接线，一般不能倒进线。

保护特性常规整定表

各种保护特性的出厂整定值，用户在定货时应注明，如用户订货时无特殊要求，各保护特性在出厂时即按“保护特性出厂常规整定表”配置。
保护特性出厂常规整定表

保护特性 备注
整定电流 Ir In
过载长延时
整定时间 Tr 60s
整定电流 Is 8×Ir
短路短延时
整定时间 Ts 0.3s
配电保护用
短路瞬时 整定电流 Ii 10×Ir
漏电保护 整定电流 IΔn 100mA/300mA/500mA
( 仅 ZLM32LRE) 整定时间 tΔn 0.3s 630、800 壳架
预报警 整定电流 Ip 0.7Ir
整定电流 Ir In
过载长延时
整定时间 Tr 60s
整定电流 Is 10×Ir
短路短延时
整定时间 Ts 0.3s
电动机保护用
短路瞬时 整定电流 Ii 12×Ir
漏电保护 整定电流 IΔn 100mA/300mA/500mA
( 仅 ZLM32LRE) 整定时间 tΔn 0.3s 630、800 壳架
预报警 整定电流 Ip 0.7Ir1

订货须知

断路器名称和型号；
断路器的额定电流及整定倍数；
附件名称及额定电压。
例：订购 630A 壳、额定电流 630A 标准型带转动手柄、辅助触头，交流 400V 的欠点压脱扣器，复式脱扣，电动机保护四极，且 N 极与其他三极一起分
合断路器 50 台。
订购时应填写：WM1E-630H/43702B
额定可调电流 630A，交流 400V 欠电压脱扣器断路器 50 台
