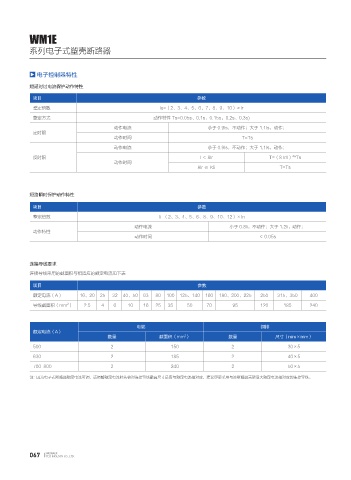

WM1E

系列电子式塑壳断路器

电子控制器特性

短延时过电流保护动作特性
项目 参数

整定倍数 Is=（2、3、4、5、6、7、8、9、10）×Ir
整定方式 动作特性 Ts=0.05s、0.1s、0.15s、0.2s、0.3s)
动作电流 小于 0.9Is，不动作；大于 1.1Is，动作；
定时限
动作时间 T=Ts
动作电流 小于 0.9Is，不动作；大于 1.1Is，动作；
反时限 I ＜ 8Ir T=（8 Ir/I） *Ts
2
动作时间
8Ir ≤ I<Ii T=Ts

短路瞬时保护动作特性

项目 参数
整定倍数 Ii=（2、3、4、5、6、8、9、10、12）×In
动作电流 小于 0.8Ii，不动作；大于 1.2Ii，动作；
动作特性
动作时间 ＜ 0.05s

连接导线要求
连接导线采用的截面积与相适应的额定电流见下表

项目 参数
额定电流（A） 16、20 25 32 40、50 63 80 100 125、140 160 180、200、225 250 315、350 400
2
导线截面积（mm ） 2.5 4 6 10 16 25 35 50 70 95 120 185 240

电缆 铜排
额定电流（A）
数量 截面积（mm ） 数量 尺寸（mm×mm）
2
500 2 150 2 30×5
630 2 185 2 40×5
700 800 2 240 2 50×5

注 : 因为电子式断路器额定电流可调，请调整额定电流时先核对连接导线截面尺寸是否与额定电流相对应，建议尽量采用与该断路器壳架最大额定电流相对应的连接导线。
