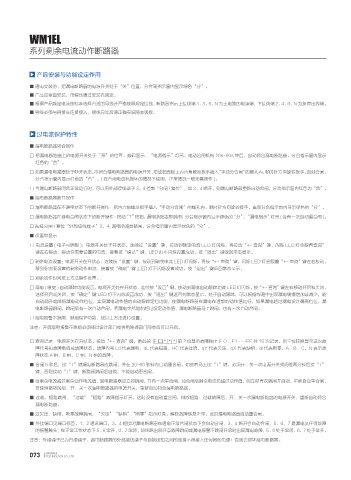

WM1EL

系列剩余电流动作断路器

产品安装与功能设定作用

■ 通电安装前，把漏电断路器的电源开关处于“关”位置，分合闸指示窗内显示绿色“分”。
■ 产品应垂直安装，用螺丝通过安装孔固定。
■ 根据产品额定电流按标准选择合适的导线并严格按照规定接线，断路器指示上接线端 1、3、5、N 为主电路的电源端，下接线端 2、4、6、N 为负荷出线端。
■ 导线必须与铜接头连接接入，接线完毕后请正确安装隔离弧板。

过电流保护特性

■ 漏电断路器闭合操作
□ 把漏电断路器上的电源开关处于“开”的位置。数码显示、“电源指示”灯亮，电动合闸机构 20s-60s 钟后，自动闭合漏电断路器，分合指示窗内显示
红色的“合”。
□ 如果漏电断路器处于断开状态，不闭合漏电断路器的电源开关，把放在面板上内六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直到合闸，
分合指示窗内显示红色的“合”。( 在合闸电动机损坏的情况下使用，正常情况一般无需操作 )。
□ 当漏电断路器闭合正常运行时，可以用外部接线端子 3、4 控制“分闸 / 复位”，如 3、4 断开，则漏电断路器重新自动合闸，分合指示窗内红色为“合”。
■ 漏电断路器断开操作
□ 漏电断路器在不通电状态下的断开操作：把内六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直至分合指示窗内显示绿色的“分”。
□ 漏电断路器在通电合闸状态下的断开操作：按动“T”按钮，漏电断路器即跳闸；分合指示窗内显示绿色的“分”；“漏电指示”灯亮 ( 会有一次自动重合闸 )。
□ 短接分闸 / 复位“外部接线端子”3、4, 漏电断路器跳闸，分合指示窗内显示绿色的“分”。
■ 设置和显示
□ 电流设置 ( 电子可调型 )：电源开关处于开状态，连续按“设置”键，按动到额定电流 LED 灯闪烁，再按动“+- 查询”键，闪烁 LED 灯会跟着查询”
键左右移动，移动你需要设置的电流，接着按“确认”键，LED 灯不闪烁设置成功，按“退出”键返回常态显示。
□ 剩余电流设置：电源开关在开状态，连续按“设置”键，按动到剩余电流 LED 灯闪烁，再按“+- 查询”键，闪烁 LED 灯会跟着“+- 查询”键左右移动，
移到你需要设置的剩余动作电流，接着按“确定”键 ,LED 灯不闪烁设置成功，按“退出”键返回常态显示。
□ 剩余动作时间按上方法操作设置。
□ 漏电 ( 缓变 ) 自动跟踪功能设置，电源开关处在开状态，连续按“设置”键，按动到漏电自动跟踪功能 LED 灯闪烁，按“+- 查询”键左右移动开启和关闭，
选择开启或关闭，按“确定”键 LED 灯不闪烁设置成功，按“退出”键返回到常态显示。处于自动跟踪，可以根据线路中出现漏电缓慢增加或减少，能
自动调升或降低漏电动作档位，实现漏电动作值的自动跟踪定档功能，使漏电断路器在漏电在理想的动作值运行，如果漏电超过漏电设计最高档位，漏
电断路器跳闸，跳闸后有一次自动合闸。若漏电突然增加超过设定动作值，漏电断路器马上跳闸，也有一次自动合闸。
□ 漏电报警不跳闸，缺相保护功能，按以上方法进行设置。
注意：开启漏电报警不跳闸必须经过设计部门或供电管理部门同意后可以开启。

□ 查询记录：电源开关在开状态，按动“+- 查询”键，数码管 E □ * * * 前 2 位显示故障顺序 E ○、E1……EF 共 16 次记录，后三位轮换显示这次故
障代号和故障数值或故障状态。故障代号 Ld 代表漏电、dL 代表短路、HC 代表过流、qY 代表欠压、qX 代表缺相、dl 代表断零。A、B、C、N 表示故
障状态 A 相、B 相、C 相、N 相的故障。
■ 合闸 5 秒后，按“T”键漏电断路器应跳闸，并在 20~60 秒钟内自动重合闸。如接着马上按“T”键，必须开、关一次电源开关或间接两分钟后按“T”
键，否则按动“T”键，断路器跳闸后自锁，不能自动重合闸。
■ 当剩余电流超过剩余动作电流值，漏电断路器应立即跳闸，并有一次重合闸，如合闸后剩余电流仍超过动作值，则立即再次跳闸并自锁，不能自动重合闸，
排除短路故障后，开、关一次漏电断路器的电源开关，重新自动闭合漏电断路器。
■ 过载、短路跳闸，“过载”“短路”故障指示灯亮，这时没有自动重合闸，排除短路、过载故障后，开、关一次漏电断路器的电源开关，重新自动闭合
漏电断路器。
■ 过欠压、缺相、断零故障跳闸，“欠压”“缺相”“断零”指示灯亮，解除故障恢复正常，此时漏电断路器自动重合闸。
■ 外接端口见端口标签。1、2 通讯端口，3、4 短接时漏电断路器在通电正常合闸状态下会自动分闸，3、4 断开会自动合闸，5、6、7 是漏电及任何故障
的报警触头，在正常工作状态下 5、6 常开，6、7 常闭，如线路出现任意故障跳闸或漏电报警不跳闸开启时出现漏电故障，5、6 处于常闭，6、7 处于常开。
注意：外接端子已为有源端子，漏电断路器的外部接线端子与自锁按扭之间的连接不得接入任何其他电源！否则会损坏漏电断路器。
