P. 83
WM1EL
系列剩余电流动作断路器

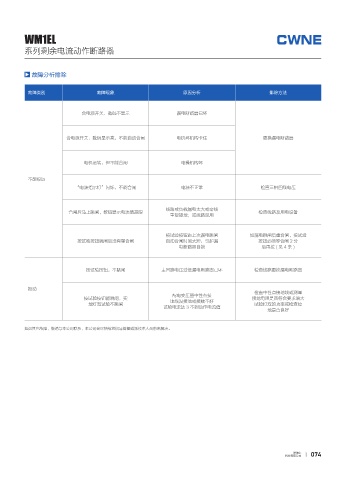

故障分析排除
故障类别 故障现象 原因分析 排除方法
合电源开关、数码不显示 漏电断路器已坏
合电源开关、数码显示亮，不能自动合闸 电机坏机构卡住 更换漏电断路器
电机运转，但不能合闸 电操机构坏
不能投运
“电源指示灯”闪烁，不能合闸 电源不正常 检查三相四线电压
线路或负载漏电太大或零线
合闸后马上跳闸，数码显示电流值超限 检查线路及用电设备
重复接地；或线路混用
按试验按钮距上次漏电跳闸 如漏电跳闸后重合闸，按试验
按试验按钮跳闸后没有重合闸 自动合闸时间太短，引起漏 按钮必须等合闸 2 分
电断路器自锁 后再按(见4条)
按试验按钮，不跳闸 主回路电压过低漏电断路器已坏 检查线路更换漏电断路器
拒动
检查中性点接地线或测量
配电变压器中性点接
按试验按钮能跳闸，实 地线没接地或接触不好 接地电阻是否符合要求增大
地灯泡试验不跳闸 试验灯泡的功率或检查接
试验电流达 3 不到动作电流值
地是否良好
如遇其它故障，敬请与本公司联系，本公司会尽快给您指导答复或派技术人员前来解决。
