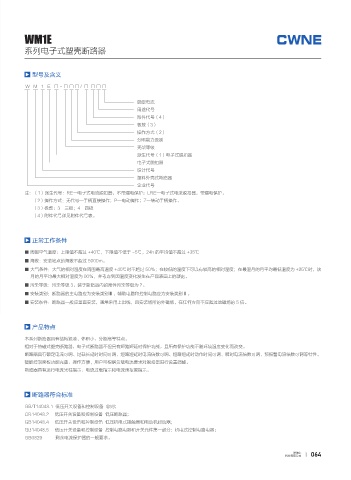

WM1E
系列电子式塑壳断路器
型号及含义
W M 1 E □ - □ □ □ / □ □ □ □
额定电流
用途代号
附件代号（4）
极数（3）
操作方式（2）
分断能力级别
壳架等级
派生代号（1）电子式脱扣器
电子式脱扣器
设计代号
塑料外壳式断路器
企业代号
注：（1）派生代号：RE—电子式电流脱扣器，不带漏电保护；LRE—电子式电流脱扣器，带漏电保护。
（2）操作方式：无代号—手柄直接操作；P—电动操作；Z—转动手柄操作。
（3）极数：3—三极；4—四极
（4）附件代号详见附件代号表。
正常工作条件
■ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 的平均值不超过 +35℃
■ 海拔：安装地点的海拔不超过 5000m。
■ 大气条件：大气的相对湿度在周围最高温度 +40℃时不超过 50％；在较低的温度下可以有较高的相对湿度；在最湿月的月平均最低温度为 +25℃时，该
月的月平均最大相对湿度为 90％，并考虑到因温度变化发生在产品表面上的凝露。
■ 污染等级：污染等级 3，装于断路器内的附件污染等级为 2。
■ 安装类别：断路器的主电路应为安装类别Ⅲ，辅助电路和控制电路应为安装类别Ⅱ。
■ 安装条件：断路器一般应垂直安装，通常采用上进线，且安装场所的外磁场，在任何方向不应超过地磁场的 5 倍。
产品特点
本系列断路器具有结构紧凑、体积小、分断高等特点。
相对于热磁式塑壳断路器，电子式断路器不但具有短路短延时保护功能，且所有保护功能不随环境温度变化而改变。
断路器具有额定电流可调、过载长延时时间可调、短路短延时电流倍数可调、短路短延时动作时间可调、瞬时电流倍数可调、预报警电流倍数可调等特性。
智能控制面板功能完善、操作方便，用户可根据负载电流要求对脱扣器进行设置调整。
断路器具有运行电流光柱指示、电流过载指示和电流预报警指示。
断路器符合标准
GB/T14048.1 低压开关设备和控制设备 总则；
GB14048.2 低压开关设备和控制设备 低压断路器；
GB14048.4 低压开关设备和控制设备 低压机电式接触器和电动机起动器；
GB14048.5 低压开关设备和控制设备 控制电路电器和开关元件第一部分：机电式控制电路电器；
GB6829 剩余电流保护器的一般要求。
