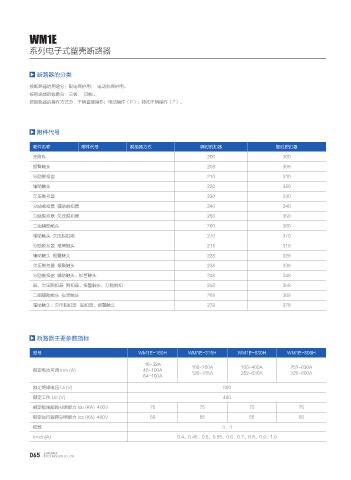

WM1E

系列电子式塑壳断路器

断路器的分类

按断路器的用途分：配电保护用； 电动机保护用。
按断路器的极数分：三极； 四极。
按断路器的操作方式分：手柄直接操作；电动操作（P）；转动手柄操作（Z）。

附件代号

附件名称 附件代号 脱扣器方式 瞬时脱扣器 复时脱扣器
无附件 200 300
报警触头 208 308
分励脱扣器 210 310

辅助触头 220 320
欠压脱扣器 230 330
分励脱扣器 辅助脱扣器 240 340
分励脱扣器 欠压脱扣器 250 350
二组辅助触头 260 360
辅助触头 欠压脱扣器 270 370
分励脱扣器 报警触头 218 318
辅助触头 报警触头 228 328
欠压脱扣器 报警触头 238 338

分励脱扣器 辅助触头、报警触头 248 348
器、欠压脱扣器 脱扣器、报警触头、分励脱扣 258 358
二组辅助触头 报警触头 268 368
辅助触头、欠压脱扣器 脱扣器、报警触头 278 378

断路器主要参数指标

型号 WM1E-160H WM1E-315H WM1E-630H WM1E-800H

16-32A
额定电流可调 Inm (A) 40-100A 100-250A 160-400A 252-630A
252-630A
126-315A
320-800A
64-160A
额定绝缘电压 Ui (V) 800
额定工作 Ue (V) 400
额定极限短路分断能力 Icu (KA) 400V 75 75 75 75
额定运行短路分断能力 Ics (KA) 400V 55 55 55 55
极数 3、4
Ir=xIn(A) 0.4、0.45、0.5、0.55、0.6、0.7、0.8、0.9、1.0
