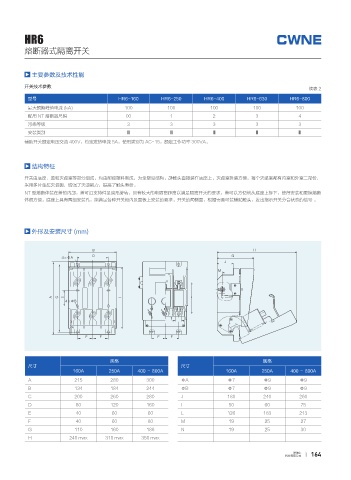

P. 173
HR6
熔断器式隔离开关
主要参数及技术性能
开关技术参数
续表 2
型号 HR6-160 HR6-250 HR6-400 HR6-630 HR6-800
最大预期峰值电流 (kA) 100 100 100 100 100
配用 NT 熔断器尺码 00 1 2 3 4
污染等级 3 3 3 3 3
安装类别 Ⅲ Ⅲ Ⅲ Ⅲ Ⅲ
辅助开关额定电压交流 400V，约定发热电流 5A，使用类别为 AC-15，额定工作功率 300VA。
结构特征
开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部份，
采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
NT 型熔断体装在盖的内部，盖可沿支持件呈扇形旋转，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断
体很方便。底座上具有两组安装孔，能满足各种开关柜内及面板上安装的要求。开关的两侧面，根据需要可装辅助触头，发出指示开关分合状态的信号 。
外形及安装尺寸 (mm)
# )
f" % (
+
.
" $ & * -
f#
' ' ' '
规格 规格
尺寸 尺寸
160A 250A 400 － 800A 160A 250A 400 － 800A
A 215 280 300 ΦA Φ7 Φ9 Φ9
B 134 184 244 ΦB Φ7 Φ9 Φ9
C 200 260 280 J 180 240 260
D 80 120 160 I 50 60 75
E 40 60 60 L 126 183 213
F 40 60 80 M 19 25 27
G 110 160 186 N 19 25 30
H 240 max 310 max 350 max
