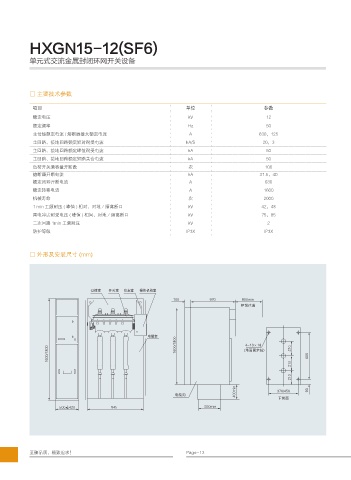

HXGN15-12(SF6)

单元式交流金属封闭环网开关设备

□ 主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
主母线额定电流 / 熔断器最大额定电流 A 630，125
主回路、接地回路额定短时耐受电流 kA/S 20，3
主回路、接地回路额定峰值耐受电流 kA 50
主回路、接地回路额定短路关合电流 kA 50
负荷开关满容量开断数 次 100
熔断器开断电流 kA 31.5，40
额定闭环开断电流 A 630
额定转移电流 A 1600
机械寿命 次 2000
1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42，48
雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
二次回路 1min 工频耐压 kV 2
防护等级 IP3X IP3X

□ 外形及安装尺寸 (mm)

⃹㏫ა ᐬڟა Ж㶔ა ᧹҈ᱦᲰა
NJO
ᴈݹ䓳䕿

⩡㐲ა f
౜䲎ద჆々

NJO
⩡㐲⇋
₏ݹ䲎
ᝂ NJO
