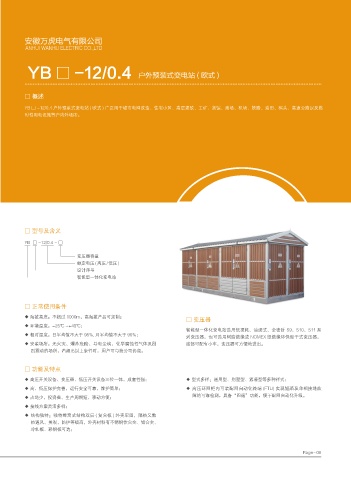

YB □ -12/0.4 户外预装式变电站 ( 欧式 )
□ 概述
YB □ -12/0.4 户外预装式变电站 ( 欧式 ) 广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临
时性用电设施等户内外场所。
□ 型号及含义
YB □ -12/0.4 - □
变压器容量
额定电压(高压/低压)
设计序号
智能型一体化变电站
□ 正常使用条件
◆ 海拔高度：不超过 1000m，高海拔产品可定制；
□ 变压器
◆ 环境温度：-25℃ ~+40℃；
智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系
◆ 相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧 底部可配有小车，变压器可方便地进出。
烈震动的场所，若超出以上条件时，用户可与我公司协商。
□ 功能及特点
◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强； ◆ 型式多样：通用型、别墅型、紧凑型等多种样式；
◆ 高、低压保护完善，运行安全可靠，维护简单； ◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故
障的可靠检测，具备“四遥”功能，便于配网自动化升级。
◆ 占地少，投资省、生产周期短、移动方便；
◆ 接线方案灵活多样；
◆ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散
热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、
冷轧板、彩钢板可选；
