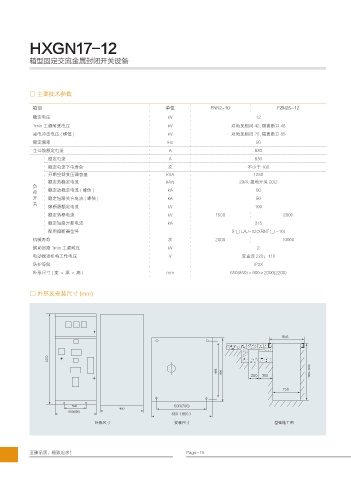

HXGN17-12

箱型固定交流金属封闭开关设备

□ 主要技术参数

项目 单位 FN12-10 FZN25-12
额定电压 kV 12
1min 工频耐受电压 kV 对地及相间 42; 隔离断口 48
雷电冲击电压 ( 峰值 ) kV 对地及相间 75; 隔离断口 85
额定频率 Hz 50
主母线额定电流 A 630
额定电流 A 630
额定电流下电寿命 次 不小于 100
开断空载变压器容量 kVA 1250
额定热稳定电流 kA/s 20/4; 接地开关 20/2
负
荷 额定动稳定电流 ( 峰值 ) kA 50
开 额定短路关合电流 ( 峰值 ) kA 50
关
熔断器额定电流 kV 100
额定转移电流 kV 1500 2000
额定短路开断电流 kA 315
配用熔断器型号 S □ LAJ-12(XRNT □ -10)
机械寿命 次 2000 10000
辅助回路 1min 工频耐压 kV 2
电动操动机构工作电压 V 交直流 220；110
防护等级 IP2X
外形尺寸(宽×深×高) mm 650(850)×900×2000(2200)

□ 外形及安装尺寸 (mm)

_

喋 喌
โᒎᅦᄤ Ⴕ㷱ᅦᄤ ദ⵬᫩጑ప
