P. 22

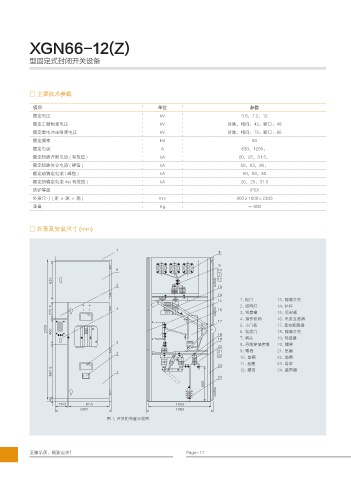

XGN66-12(Z)

           型固定式封闭开关设备






           □ 主要技术参数
            项目                                         单位                              参数
            额定电压                                        kV                          3.6,7.2,12
            额定工频耐受电压                                    kV                     对地,相间:42;断口:48
            额定雷电冲击耐受电压                                  kV                     对地,相间:75;断口:85
            额定频率                                        Hz                              50
            额定电流                                        A                           630,1250,
            额定短路开断电流 ( 有效值 )                            kA                         20,25,31.5,
            额定短路关合电流 ( 峰值 )                             kA                          50,63,80,
            额定动稳定电流 ( 峰值 )                              kA                           50,63,80
            额定热稳定电流 4s( 有效值 )                           kA                          20,25,31.5
            防护等级                                                                       IP2X
            外形尺寸(宽×深×高)                                 mm                        900×1000×2300
            重量                                          Kg                            ≈ 600


           □ 外形及安装尺寸 (mm)












                                                                                    1、柜门        13、隔离开关
                                                                                    2、照明灯       14、拉杆
                                                                                    3、观察窗
                                                                                                15、后封板
                                                                                    4、操作机构      16、电流互感器

                                                                                    5、小门板       17、真空断路器
                                                                                    6、仪表门
                                                                                                18、隔离开关

                                                                                    7、眉头        19、传感器
                                                                                    8、母线穿墙套管    20、螺栓

                                                                                    9、螺栓        21、垫圈

                                                                                    10、垫圈       22、垫圈
                                                                                    11、垫圈       23、骨架

                                                                                    12、螺母       24、避雷器





                                      图 1:开关柜布置示意图
