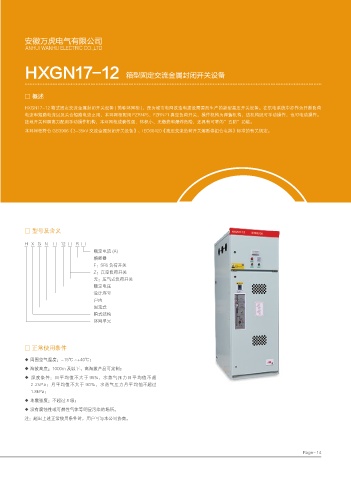

HXGN17-12 箱型固定交流金属封闭开关设备

□ 概述

HXGN17-12 箱式固定交流金属封闭开关设备 ( 简称环网柜 )，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负荷
电流和短路电流以及关合短路电流之用，本环网柜配用 FZRN25、FZRN21 真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。
接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的”五防”功能。
本环网柜符合 GB3906《3-35kV 交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

□ 型号及含义

H X G N □ 12 □ R □
额定电流 (A)
熔断器
F：SF6 负荷开关
Z：真空负荷开关
无：压气式负荷开关
额定电压
设计序号
户内
固定式
箱式结构
环网单元

□ 正常使用条件

◆ 周围空气温度：-15℃ ~+40℃；
◆ 海拔高度：1000m 及以下，高海拔产品可定制；
◆ 湿度条件：日平均值不大于 95%，水蒸气压力日平均值不 超
2.2kPa；月平均值不大于 90%，水蒸气压力月平均值不超过
1.8kPa；
◆ 地震强度：不超过 8 级；
◆ 没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
