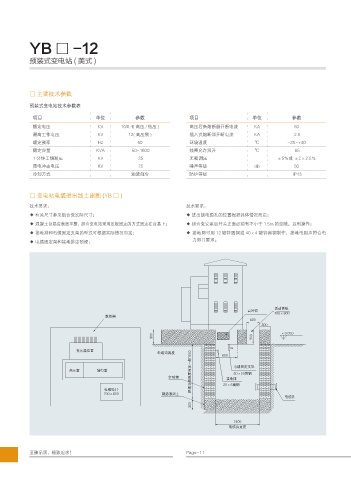

Page 16 - 安徽万虎电气有限公司

YB □ -12

预装式变电站 ( 美式 )

□ 主要技术参数
预装式变电站技术参数表

项目 单位 参数 项目 单位 参数
额定电压 KV 10/0.4( 高压 / 低压 ) 高压后备熔断器开断电流 KA 50
最高工作电压 KV 12( 高压侧 ) 插入式熔断器开断电流 KA 2.5
额定频率 Hz 50 环境温度 ℃ -35~+40
额定容量 KVA 50-1600 线圈允许温升 ℃ 65
1 分钟工频耐压 KV 35 无载调压 ±5％或 ±2×2.5％
雷电冲击电压 KV 75 噪声等级 db 50
冷却方式 油浸自冷 防护等级 IP43

□ 变电站电缆进出线土建图 (YB □ )

技术要求： 技术要求：
◆ 有关尺寸参见组合变实际尺寸； ◆ 进出线电缆孔的位置根据具体情况而定；
◆ 混凝土台基应表面平整，组合变电站采用压板固定的方式固定在台基上； ◆ 组合变安装后开关正面必须有不小于 1.5m 的空隙，以利操作；
◆ 接地排和电缆固定支架的型式可根据实际情况而定； ◆ 接地网可用 12 镀锌圆钢或 40×4 镀锌扁铜制作，接地电阻应符合电
◆ 电缆固定架和接地排应预埋； 力部门要求。

≧ߔⰂᲫ
⮪ढ⿃
f
᪏☙ஔ

d

ऄࢷஔѹ㒚
ᵥᢚ⩡㐲⌝Ꮢ㔸჆̬㝘 f 㻾䧎
⩡㐲⇋倄Ꮢ
倄ࢷა 亴⩡ა ⩡㐲ద჆ᩛ᳢
㏎ⵂළ ᣑ౜ᢾ
⩡㐲ಌρ f ᝭䧎
f 䧎ぷ⌣∑ో
⩡㐲ႀ

⩡㐲⇋ჩᏒ

至臻品质，极致追求！ Page- 11
