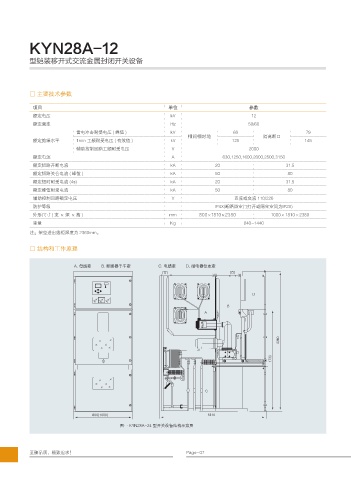

KYN28A-12

型铠装移开式交流金属封闭开关设备

□ 主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50/60
雷电冲击耐受电压 ( 峰值 ) kV 60 79
相间相对地 隔离断口
额定绝缘水平 1min 工频耐受电压 ( 有效值 ) kV 125 145
辅助控制回路工频耐受电压 V 2000
额定电流 A 630,1250,1600,2000,2500,3150
额定短路开断电流 kA 20 31.5
额定短路关合电流 ( 峰值 ) kA 50 80
额定短时耐受电流 (4s) kA 20 31.5
额定峰值耐受电流 kA 50 80
辅助控制回路额定电压 V 直流或交流 110/220
防护等级 IP4X(断路器室门打开或隔室室间为IP2X)
外形尺寸 ( 宽 × 深 ×高) mm 800×1810×2380 1000×1810×2380
重量 Kg 840~1440

注：架空进出线柜深度为 2360mm。

□ 结构和工作原理

" ⃹㏫ა # ᫙䌛ஔ᝷䒒ა $ ⩡㐲ა % 㐓⩡ஔЖ㶔ა

%
#
"

$

ప̬ ,:/ " ಷᐬڟ䃪ำ㏿Ჰ⹦ᘻప
