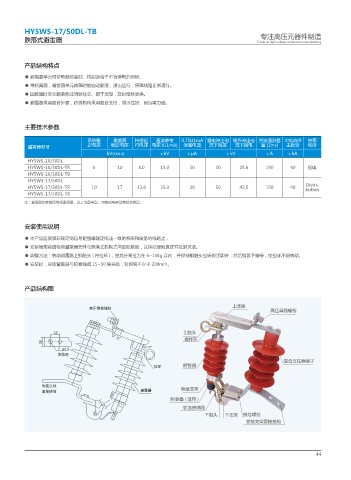

HY5WS-17/50DL-TB
专注高压元器件制造
跌落式避雷器 Focus on high-voltage component manufacturing

产品结构特点

● 避雷器单元可带电随时装卸、特别适合于不宜停电的场所。
● 带脱离器，避雷器单元故障时能自动翻落，退出运行，保障线路正常通行。
● 因故障时单元翻落形成明显标志、易于发现，及时维修更换。
● 避雷器采用复合外套，跌落机构采用复合支柱，憎水性好、耐污能力强。

主要技术参数

系统额 避雷器 持续运 直流参考 0.75U1mA 雷电冲击电 操作冲击电 方波通流容 大电流冲 使用
避雷器型号 定电压 额定电压 行电压 电压 (U1mA) 泄露电流 流下残压 流下残电 量 (2ms) 击耐受 场所
kV(r.m.s) ≮ kV ≯ μA ≯ kV ≮A ≮ kA
HY5WS-10/30DL
HY5WS-10/30DL-TR 6 10 8.0 15.0 30 30 25.6 150 40 配电
HY5WS-10/30DL-TB
HY5WS-17/50DL
Distri-
HY5WS-17/50DL-TR 10 17 13.6 25.0 30 50 42.5 150 40 bution
HY5WS-17/50DL-TB
注：避雷器的参数同常规避雷器，以上为配电型，可换成电容型等其它类型。

安装使用说明
● 本产品应安装在额定电压与避雷器额定电压一致的系统和设备的线路上，
● 安装使用前请检查避雷器元件与跌落式机构之间的松紧度，以保证接触良好并投卸灵活。
● 调整方法：转动避雷器上铜触头 ( 带拉环 )，使其分闸拉力在 6~10kg 以内，并保持铜触头拉环侧正朝外，然后销紧下螺母，使拉环不易转动。
● 安装时，应使避雷器与铅垂线成 15~30 度夹角，对距离不少干 200mm。

产品结构图

上支座
高压导线螺栓

上触头
操作环

ø

复合支柱绝缘子
避雷器

绝缘支架
脱离器 ( 选用 )
软连接地线
下触头 下支架 接地螺栓
安装支架直接接地
