RW12
专注高压元器件制造
喷射式熔断器 Focus on high-voltage component manufacturing

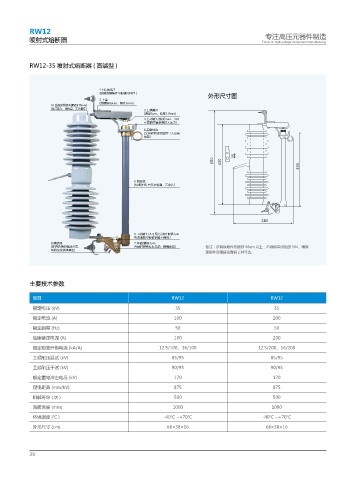

RW12-35 喷射式熔断器 ( 高端型 )

̷ᣒ㏬〜ၽ
外形尺寸图
䩭䩎⮱䨉䨥У̻䩭䩎۟ࢸУ喎
̷Ⰳ
☚䩭䩎 VN喑ࣇᏓ NN
倅ᑧᏓ㐊㑅ၽ ❙䌊 NN
㜗∮㘪߈喑ᑧᏓ倅喑ጒ㞧ᲮҠ ̷ᣒ㼓❴
䩭䨣 VN喑ࣇᏓ NN
̷ߕ㼓๡ 䩭䨣 VNȠ
̺䨵䧏ᑦㅔឬऄ䒰๔ࢸ߈
ड़᫚ᠯ䧖
ࣶ䧖㘪ᰶ᩵ᄳ⛁ノᄩڒव䬥
Ѻ㒛喎

⛁͊ノ
ោ㉘ใ㏬ ڤิᰶ॥⒛喑ᄬপ䪬

1%

̸䲆㼓๡ ̺ज㻮 ܳ≮❴䩭䨣 VN
⩢≮䕇䌜̻䩭䨫䒡䨭̺Ⱕ䔋喎
䌠㙞க 㕠䒡 䩭䨣 VN
᣽ӈᔘ䕌⮱〜䘕ܳ⻨喑 व䬥ᬣ䖬ٺጓठ᭰ߕ喑㇫⶛Ꮣ倅 备注：所有铁附件热镀锌 80um 以上，不锈钢采用优质 304，精铸
⩢㐳㐋㏬ᔘ䕌ᑦܧ 黄铜件及精铸铝青铜 2 种可选。

主要技术参数

项目 RW12 RW12

额定电压 (kV) 35 35
额定电流 (A) 100 200
额定频率 (Hz) 50 50
底座额定电流 (A) 100 200
额定短路开断电流 (kA/A) 12.5/100、16/100 12.5/200、16/200
工频耐压温试 (kV) 85/95 85/95
工频耐压干试 (kV) 90/95 90/95
额定雷电冲击电压 (kV) 170 170

爬电距离 (mm/kV) 875 875
机械寿命 ( 次 ) 500 500
海拔高度 (mm) 1000 1000
环境温度 (℃ ) -40℃ ~+70℃ -40℃ ~+70℃
外形尺寸 (cm) 68×38×16 68×38×16

39
