RW12
                                                                                           专注高压元器件制造
          喷射式熔断器                                                                         Focus on high-voltage component manufacturing

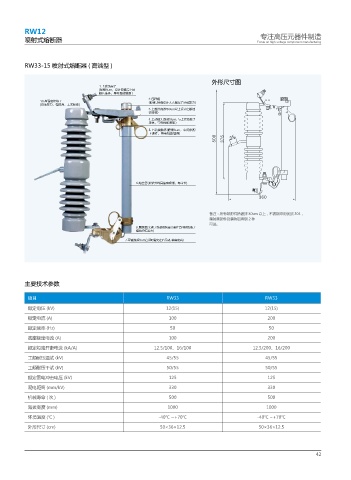

          RW33-15 喷射式熔断器 ( 高端型 )


                                                                          外形尺寸图
                                     ̷ᣒ㏬〜ၽ
                                    䩭䩎 VN喑䃫䃎ࣹἪ̷̻ᣒ
                                   㼓❴䔋Ҁ喑ᄩ⩢ᕔ㘪෋ᑧ喎
                                                      ࢸ䛷፪
                  倅ᑧᏓ㐊㑅ၽ                             䩭䩎喑㇫⶛䃫䃎๔๔᣽倅γܳ〜㘪߈
                㜗∮㘪߈ȠᑧᏓ倅Ƞጒ㞧ᲮҠ
                                                      ̷Ⰳ ☚䩭䨹  VNВ̷䃫䃎ड़᫚ᠯ
                                                    䧖䔋Ҁ
                                                      ̷ߕ㼓๡ 䩭䨣 VN喑 ̷̻ᣒ㏬〜ၽ
                                                    䔋Ҁ喑ᄩ⩢ᕔ㘪෋ᑧ喎
                                                      ̷ߕᣒ㼓᷿ 䩭䨣 VN喑͚䬡㉔䙺
                                                    ̷䨥У喑ᄩ⩢ᕔ㘪෋ᑧ








                                                  ⛁͊ノ ោ㉘ใ㏬ڤิᰶ॥⒛喑ᄬপ䪬                           PD  PD



                                                                         备注：所有铁附件热镀锌 80um 以上，不锈钢采用优质 304，
                                                                         精铸黄铜件及精铸铝青铜 2 种
                                                                         可选。
                                                  䌠㙞க ჋⣝γ㏵〜⮱ᔘ䕌ܳ⻨ౕव䬥ᬣ䭺ѻγ
                                                ⛁͊⮱э䔮߈
                                              㕠䒡 䩭䨣 VNव䬥ᬣ䖬ٺጓठ᭰ߕ喑㇫⶛Ꮣ倅







          主要技术参数

           项目                                             RW33                              RW33

           额定电压 (kV)                                      12(15)                            12(15)
           额定电流 (A)                                        100                               200
           额定频率 (Hz)                                        50                                50
           底座额定电流 (A)                                      100                               200
           额定短路开断电流 (kA/A)                            12.5/100、16/100                   12.5/200、16/200
           工频耐压温试 (kV)                                    45/55                             45/55
           工频耐压干试 (kV)                                    50/55                             50/55
           额定雷电冲击电压 (kV)                                   125                               125

           爬电距离 (mm/kV)                                    330                               330
           机械寿命 ( 次 )                                      500                               500
           海拔高度 (mm)                                       1000                              1000
           环境温度 (℃ )                                    -40℃ ~+70℃                        -40℃ ~+70℃
           外形尺寸 (cm)                                    50×36×12.5                        50×36×12.5
