P. 50

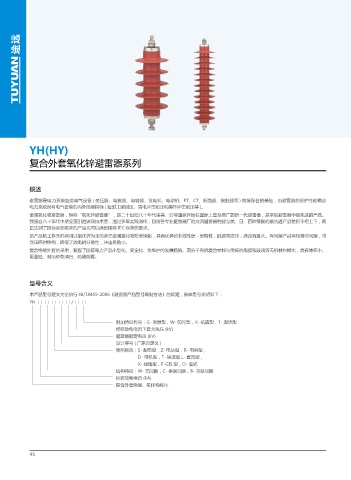

YH(HY)
复合外套氧化锌避雷器系列
概述
避雷器是电力系统各类电气设备 ( 变压器、电抗器、电容器、发电机、电动机、PT、CT、断路器、接触器等 ) 绝缘配合的基础，由避雷器的保护性能确定
电力系统所有电气设备的内外绝缘指标 ( 短时工频耐压、雷电冲击耐压和操作冲击耐压等 )。
金属氧化物避雷器，俗称“氧化锌避雷器”，是二十世纪八十年代由美、日等国家开始在国际上普及推广的新一代避雷器，是常规避雷器中最先进的产品。
我国自八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂的交流避雷器性能与美、日、西欧等国的最先进产品差距不相上下，真
正达到了国标全部要求的产品也可以满足国际 IEC 标准的要求。
该产品核工作元件采用以氧化锌为主的多元金属氧化物粉末烧制，具有优异的非线性伏 - 安特性，陡波响应快，通流容量大。有间隙产品采用自吹间隙，带
均压照射结构，降低了放电的分散性，冲击系数小。
复合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小、
重量轻、耐污秽免清扫、防爆防震。
型号含义
本产品型号定义完全执行 JB/T8459-2006《避雷器产品型号编制方法》的规定，具体型号说明如下：
YH □ □ □ □ □ / □ □
附加特征代号：G- 高原型，W- 防污型，K- 抗震型，T- 湿热型
标称放电电流下最大残压 (kV)
避雷器额定电压 (kV)
设计序号 ( 厂家自定义 )
使用场所：S- 配电型，Z- 电站型，R- 电容型，
D- 电机型，T- 铁道型 L- 直流型，
X- 线路型，F-GIS 型，O- 油式
结构特征：W- 无间隙，C- 串联间隙，B- 并联间隙
标称放电电流 (kA)
复合外套绝缘、氧化物阀片
45
