RW12
专注高压元器件制造
喷射式熔断器 Focus on high-voltage component manufacturing

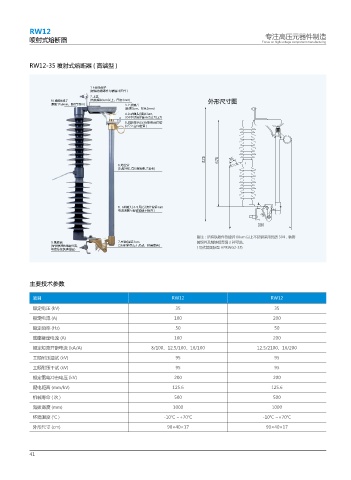

RW12-35 喷射式熔断器 ( 高端型 )

̷ᣒ㏬〜ၽ
䩭䩎⮱䨉䨥У̻䩭䩎۟ࢸУ喎
̷Ⰳ
ᾎ㘣㐊㑅ၽ ☚䩭䩎 VNВ̷喑ࣇᏓ NN 外形尺寸图
❙䌊 NN喑䭟↎ぶ㏔*7 ̷ᣒ㼓❴
䩭䨣 VN喑ࣇᏓ NN
̷ߕ㼓๡ 䩭䨣 VN喑
̺䨵䧏ᑦㅔឬऄϑ๔ࢸ߈
ड़᫚ᠯ䧖 ࣶ䧖㘪ᰶ᩵ᄳ⛁
ノᄩڒव䬥Ѻ㒛喎

⛁͊ノ
ោ㉘ใ㏬Ƞڤิᰶ॥⒛喑ᄬপ䪬

̸䲆㼓๡ ̺ज㻮 ܳ≮❴䩭䨣 VN 1%
⩢≮䕇䌜̻䩭䨫䒡䨭̺Ⱕ䔋喎

备注：所有铁附件热镀锌 80um 以上不锈钢采用优质 304，精铸
䌠㙞க 㕠䒡 䩭䨣 VN 黄铜件及精铸铝青铜 2 种可选。
᣽ӈᔘ䕌⮱〜䘕ܳ⻨喑 व䬥ᬣ䖬ٺጓठ᭰ߕ喑㇫⶛Ꮣ倅 ( 可代替国际型 HPRWG2-35)
⩢㐳㐋㏬ᔘ䕌ᑦܧ

主要技术参数

项目 RW12 RW12

额定电压 (kV) 35 35
额定电流 (A) 100 200
额定频率 (Hz) 50 50
底座额定电流 (A) 100 200
额定短路开断电流 (kA/A) 8/100、12.5/100、16/100 12.5/2100、16/200
工频耐压温试 (kV) 95 95
工频耐压干试 (kV) 95 95
额定雷电冲击电压 (kV) 200 200

爬电距离 (mm/kV) 125.6 125.6
机械寿命 ( 次 ) 500 500
海拔高度 (mm) 1000 1000
环境温度 (℃ ) -10℃ ~+70℃ -10℃ ~+70℃
外形尺寸 (cm) 90×40×17 90×40×17

41
