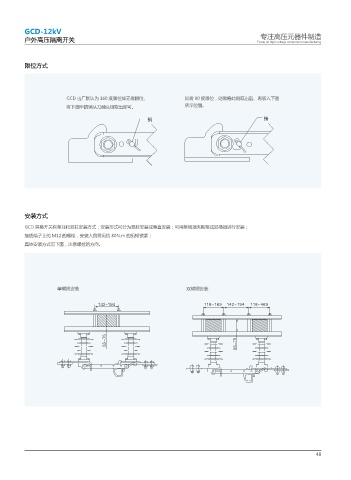

GCD-12kV
专注高压元器件制造
户外高压隔离开关 Focus on high-voltage component manufacturing
限位方式
GCD 出厂默认为 160 度限位如无需限位、 如需 90 度限位，则需将此销取出后、再装入下图
将下图中的销从刀触头组取出即可。 所示位置。
安装方式
GCD 隔离开关有单拄和双柱安装方式；安装形式可分为悬挂安装或垂直安装；可用单横担夹抱箍或双横担进行安装；
接线端子上的 M12 的螺栓，安装人员需用约 80N.m 的扭矩锁紧；
具体安装方式见下图，注意螺栓的方向。
单横担安装 双横担安装
48
