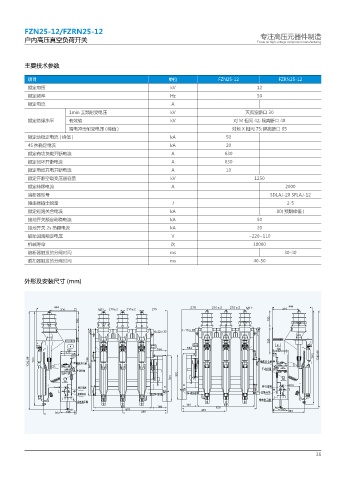

FZN25-12/FZRN25-12
专注高压元器件制造
户内高压真空负荷开关 Focus on high-voltage component manufacturing

主要技术参数

项目 单位 FZN25-12 FZRN25-12
额定电压 kV 12
额定频率 Hz 50
额定电流 A
1min 工频耐受电压 kV 灭弧室断口 30
额定绝缘水平 有效值 kV 对 M 相间 42; 隔离断口 48
雷电冲击耐受电压 ( 峰值 ) 对地 X 相间 75; 隔离断口 85
额定动稳定电流 ( 峰值 ) kA 50
4S 热稳定电流 kA 20
额定有功负载开断电流 A 630
额定闭环开断电流 A 630
额定电缆充电开断电流 A 10
额定开断空载变压器容量 kV 1250
额定转移电流 A 2000
溶断器型号 SDLAJ-20 SFLAJ-12
撞击器输出能量 J 2-5
额定短路关合电流 kA 80( 预期峰值 )
接地开关额定动稳电流 kA 50
接地开关 2s 热稳电流 kA 20
辅助回路额定电压 V ~220~110
机械寿命 次 10000
熔断器触发的分闸时间 ms 30-40
脱扣器触发的分闸时间 ms 40-50

外形及安装尺寸 (mm)

d d .
. d d

_ f
_ f

ϱᑞԢՋ᫑ ϱᑞԢՋ᫑
੣Үѫ᫑ ੣Үѫ᫑

಄᫂ᩙᐞ
಄᫂ᩙᐞ
ଋڠधС ેᩙᣈ ેᩙᣈ ଋڠधС
ࣛႂૈᇧ٧
ࣛႂૈᇧ٧
