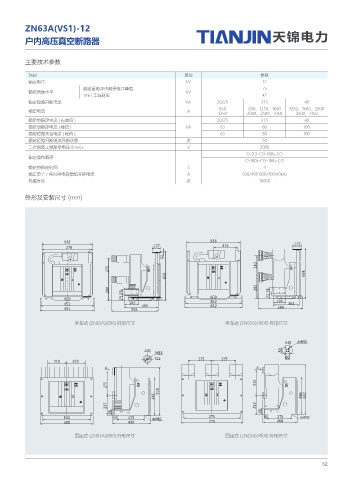

ZN63A(VS1)-12
          户内高压真空断路器                                                                          天锦电力
                                                                        天锦电力

          主要技术参数

           项目                                                  单位                        参数
           额定电压                                                 kV                        12
                             额定雷电冲击耐受电压峰值                                                75
           额定绝缘水平                                               kV
                             1min 工频耐压                                                   42
           额定短路开断电流                                             kA        20/25          31.5           40
                                                                           630
                                                                                     630、1250、1600
           额定电流                                                 A          1250     2000、2500、3150  1250、1600、2000
                                                                                                     2500、3150
           额定热稳定电流 ( 有效值 )                                                20/25          31.5           40
           额定动稳定电流 ( 峰值 )                                       kA         63            80            100
           额定短路关合电流 ( 峰值 )                                                 63            80            100
           额定短路开断电流开断次数                                         次                        50
           二次回路工频耐受电压 (Imin)s                                   V                        2000
                                                                                    O-0.3-CO-180s-CO
           额定操作顺序
                                                                                    O-180s-CO-180s-CO
           额定热稳定时间                                              S                         4
           额定单个 / 背对背电容器组开断电流                                   A                  630/400 800/400(40kA)
           机械寿命                                                 次                       10000

          外形及安装尺寸 (mm)







                       85:                                              :5:                         349
                       498                           349                    598
                                                        34
                                      497                                              532
                                                         872                                            8;:

                                      4:2  98                                          4;7  9:
                                          96                            :74                 99  3;5
                       874                   3:4  655                   ::4                       583
                       8:3                   7;:                                               7:8
                          手车式 (ZN63A)(800) 外形尺寸                              手车式 (ZN63A)(1000) 外形尺寸



                                                                                                 C୷  6¸O32
                                                  C୷                                            :2
                                                     O3:
                                                      44            497     497                  82
                   432   432
                                    C

                                     497                                               532
                                                       79:
                                                     667                                               667  854
                                     459                                               474
                                      8:                                                 8:
                       742             42   497     6¸O34              497                72   497    6¸O34
                       7::                  652                        992                    68:

                          固定式 (ZN63A)(800) 外形尺寸                              固定式 (ZN63A)(1000) 外形尺寸
