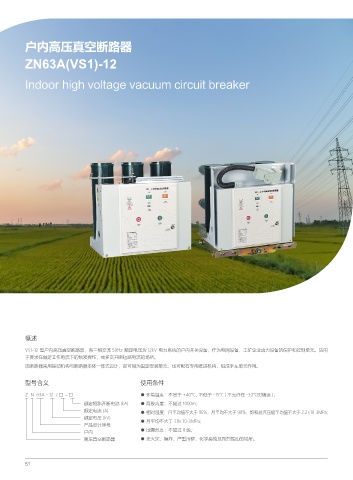

户内高压真空断路器


          ZN63A(VS1)-12


          Indoor high voltage vacuum circuit breaker




















































          概述

          VS1-12 型户内高压真空断路器,系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。适用
          于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
          该断路器采用操动机构与断路器本体一体式设计,即可做为固定安装单元,也可配有专用推进机构,组成手车单元作用。


          型号含义                                  使用条件
          Z  N  63A - 12  / □ - □               ● 环境温度:不高于 +40℃ , 不低于 -15℃ ( 不允许在 -30℃时储运 );
                             额定短路开断电流 (kA)      ● 海拔高度:不超过 1000m;
                             额定电流 (A)           ● 相对湿度:日平均值不大于 95%,月平均不大于 90%,饱和蒸汽压提平均值不大于 2.2×10-3MPa;
                             额定电压 (kV)          ● 月平均不大于 1.8x 10-3MPa;
                             产品设计序号
                             户内                 ● 地震烈度:不超过 8 级;
                             高压真空断路器            ● 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
