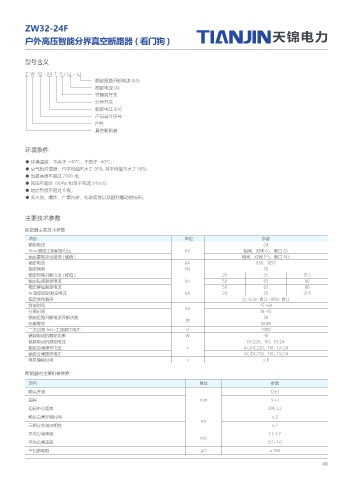

ZW32-24F
户外高压智能分界真空断路器 ( 看门狗 ) 天锦电力
天锦电力

型号含义

Z W 32 - 24 F G / □-□
Outdoor high voltage intelligent 额定短路开断电流 (kA)
额定电流 (A)
带隔离开关
demarcation vacuum circuit breaker (watchdog) 分界开关
额定电压 (kV)
产品设计序号
户外
真空断路器

环境条件
● 环境温度：不高于 +40℃，不低于 -40℃；
● 空气相对湿度：曰平均值不大于 95%, 月平均值不大于 90%；
● 海拔高度不超过 2000 米；
● 风压不超过 700Pa( 相当于风速 34m/s)；
● 地震烈度不超过 8 级；
● 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 24
1min 额定工频耐受电压 kV 相间、对地 65，断口 65
额定雷电冲击耐受 ( 峰值 ) 相间、对地 125，断口 145
额定电流 kA 630、1250
额定频率 Hz 50
额定短路开断电流 ( 峰值 ) 20 25 31.5
额定短路耐受电流 kA 50 63 80
额定峰值耐受电流 50 63 80
4s 额定短时耐受电流 kA 20 25 31.5
额定操作顺序 分 -0.3s- 合分 -180s- 合分
合闸时间 ms 25~60
分闸时间 18~45
额定短路开断电流开断次数 次 30
机械寿命 10000
二次回路 1min 工频耐压电压 V 2000
储能电动机额定功率 W 40
储能电动机额定电压 DC220、110、DC24
额定合闸操作电压 v AC/DC220、110；DC24
额定分闸操作电压 AC/DC220、110；DC24
电机储能时间 s ≤8

断路器的主要机械参数
项目 单位 参数
触头开距 12±1
超程 mm 3 ±1
相间中心距离 395 ±2
触头合闸弹跳时间 ≤2
ms
三相分合闸同期性 ≤2
平均分闸速度 1.1~1.7
m/s
平均合闸速度 0.5~1.0
主回路电阻 μΩ ≤ 100
