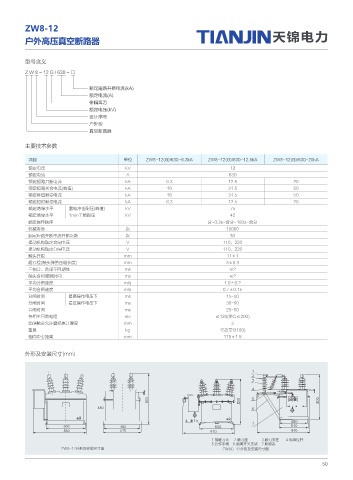

P. 57
ZW8-12
户外高压真空断路器 天锦电力
天锦电力
型号含义
Z W 8 - 12 G / 630 - □
额定短路开断电流(kA)
额定电流(A)
带隔离刀
额定电压(kV)
设计序号
户外型
真空断路器
主要技术参数
项目 单位 ZW8-12(G)/630-6.3kA ZW8-12(G)/630-12.5kA ZW8-12(G)/630-20kA
额定电压 kV 12
额定电流 A 630
额定短路开断电流 kA 6.3 12.5 20
额定短路关合电流(峰值) kA 16 31.5 50
额定峰值耐受电流 kA 16 31.5 50
额定短时耐受电流 kA 6.3 12.5 20
额定绝缘水平 雷电冲击耐压(峰值) kV 75
额定绝缘水平 1min工频耐压 kV 42
额定操作顺序 分-0.3s-合分-180s-合分
机械寿命 次 10000
额定短路开断电流开断次数 次 30
操动机构额定合闸电压 V 110，220
操动机构额定分闸电压 V 110，220
触头开距 mm 11±1
超行程(触头弹簧压缩长度) mm 3±0.3
三相分、合闸不同期性 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.0±0.2
平均合闸速度 m/s 0.7±0.15
分闸时间 最高操作电压下 ms 15-50
分闸时间 最低操作电压下 ms 30-60
合闸时间 ms 25-50
各相主回路电阻 mo ≤120(带G≤200)
动静触头允许磨损累计厚度 mm 3
重量 kg 152(带G180)
相间中心距离 mm 175±1.5
外形及安装尺寸(mm)
1.接触刀片 2.触刀座 3.触刀支柱 4.绝缘拉杆
5.操作手柄 6.隔离开关支架 7.断路器
ZW8-12外形及安装尺寸图 ZW8G-12外形及安装尺寸图
