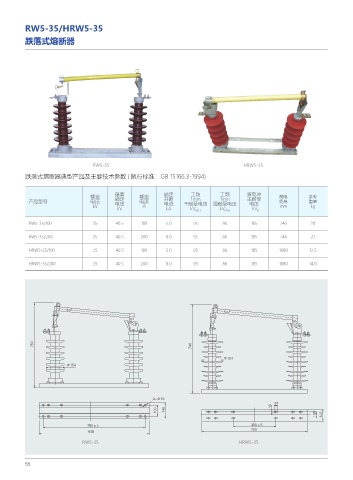

RW5-35/HRW5-35
跌落式熔断器

RW5-35 HRW5-35
跌落式熔断器典型产品及主要技术参数 ( 执行标准：GB 15166.3-1994)

额定 最高 额定 额定 工频 工频 雷电冲 爬电 参考
1min
1min
产品型号 电压 额定 电流 开断 干耐受电压 湿耐受电压 击耐受 距离 重量
电压
电流
电压
kV kV A kA kV r.m.s kV r.m.s kV p mm kg
RW5-35/100 35 40.5 100 5.0 95 86 185 746 20
RW5-35/200 35 40.5 200 8.0 95 86 185 746 21
HRW5-35/100 35 40.5 100 5.0 95 86 185 1080 13.5

HRW5-35/200 35 40.5 200 8.0 95 86 185 1080 14.0






e e

RW5-35 HRW5-35
