Page 63 - 江苏天锦电力设备有限公司

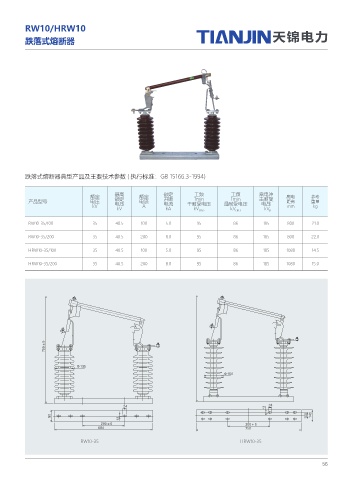

P. 63
RW10/HRW10
跌落式熔断器 天锦电力
天锦电力
跌落式熔断器典型产品及主要技术参数 ( 执行标准：GB 15166.3-1994)
额定 最高 额定 额定 工频 工频 雷电冲 爬电 参考
1min
1min
产品型号 电压 额定 电流 开断 干耐受电压 湿耐受电压 击耐受 距离 重量
电压
电压
电流
kV kV A kA kV r.m.s kV r.m.s kV p mm kg
RW10-35/100 35 40.5 100 5.0 95 86 185 800 21.0
RW10-35/200 35 40.5 200 8.0 95 86 185 800 22.0
HRW10-35/100 35 40.5 100 5.0 95 86 185 1080 14.5
HRW10-35/200 35 40.5 200 8.0 95 86 185 1080 15.0
e
e e
RW10-35 HRW10-35
56
56
