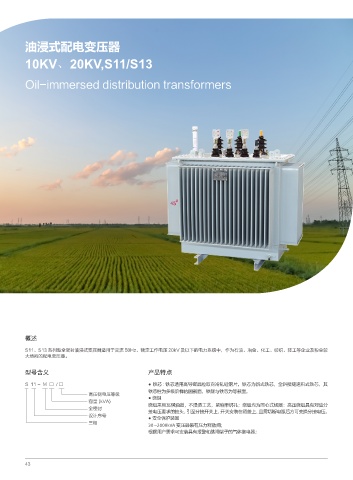

油浸式配电变压器

10KV、20KV,S11/S13

Oil-immersed distribution transformers

概述

S11、S13 系列型全密封油浸式变压器适用于交流 50Hz、额定工作电压 20kV 及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较
大场所的配电变压器。

型号含义 产品特点
S 11 - M □ / □ ● 铁芯 : 铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其
铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。
高压侧电压等级 ● 绕组
容量 (kVA) 绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分
全密封 接电压要求的抽头，引至分接开关上，开关安装在箱盖上、且需切断电源后方可变换分接电压。
设计序号 ● 安全保护装置
三相 30~2000kVA 变压器装有压力释放阀；
根据用户需求可安装具有报警和跳闸端子的气体继电器；

43
