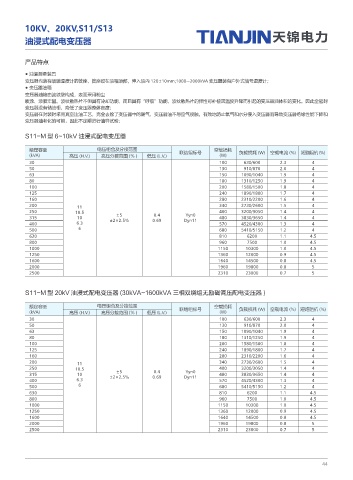

10KV、20KV,S11/S13
油浸式配电变压器 天锦电力
天锦电力
产品特点
● 油温测量装置
变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内 120±10mm;1000~2000kVA 变压器装有户外式信号温度计；
● 变压器油箱
变压器油箱由波纹壁构成，表面采用粉尘
喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封
变压器没有储油柜，降低了变压器整体高度；
变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和
变压器油老化的可能，因此不定期进行油样试验；
S11-M 型 6~10kV 油浸式配电变压器
额定容量 电压组合及分接范围 联结组标号 空载损耗 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
(kVA) 高压 (H.V.) 高压分接范围 (％ ) 低压 (L.V.) (W)
30 100 630/600 2.3 4
50 130 910/870 2.0 4
63 150 1090/1040 1.9 4
80 180 1310/1250 1.9 4
100 200 1580/1500 1.8 4
125 240 1890/1800 1.7 4
160 280 2310/2200 1.6 4
200 11 340 2730/2600 1.5 4
250 10.5 400 3200/3050 1.4 4
0.4
Yyn0
±5
315 10 ±2×2.5% 0.69 Dyn11 480 3830/3650 1.4 4
400 6.3 570 4520/4300 1.3 4
500 6 680 5410/5150 1.2 4
630 810 6200 1.1 4.5
800 960 7500 1.0 4.5
1000 1150 10300 1.0 4.5
1250 1360 12000 0.9 4.5
1600 1640 14500 0.8 4.5
2000 1960 19800 0.8 5
2500 2310 23000 0.7 5
S11-M 型 20kV 油浸式配电变压器 (30kVA~1600kVA 三相双绕组无励磁调压配电变压器 )
额定容量 电压组合及分接范围 联结组标号 空载损耗
(kVA) 高压 (H.V.) 高压分接范围 (％ ) 低压 (L.V.) (W) 负载损耗 (W) 空载电流 (%) 短路阻抗 (%)
30 100 630/600 2.3 4
50 130 910/870 2.0 4
63 150 1090/1040 1.9 4
80 180 1310/1250 1.9 4
100 200 1580/1500 1.8 4
125 240 1890/1800 1.7 4
160 280 2310/2200 1.6 4
200 11 340 2730/2600 1.5 4
250 10.5 400 3200/3050 1.4 4
0.4
±5
Yyn0
315 10 ±2×2.5% 0.69 Dyn11 480 3830/3650 1.4 4
400 6.3 570 4520/4300 1.3 4
500 6 680 5410/5150 1.2 4
630 810 6200 1.1 4.5
800 960 7500 1.0 4.5
1000 1150 10300 1.0 4.5
1250 1360 12000 0.9 4.5
1600 1640 14500 0.8 4.5
2000 1960 19800 0.8 5
2500 2310 23000 0.7 5
