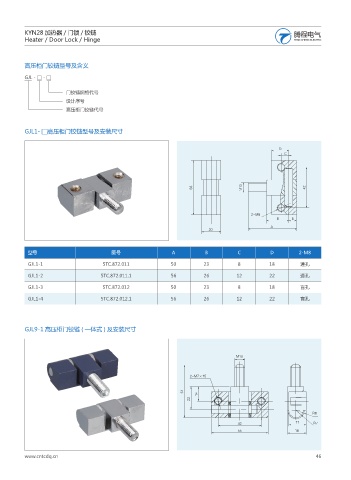

KYN28 加热器 / 门锁 / 铰链
Heater / Door Lock / Hinge
高压柜门铰链型号及含义
GJL - □ - □
门铰链规格代号
设计序号
高压柜门铰链代号
GJL1- □高压柜门铰链型号及安装尺寸
%
$
.
.
#
"
型号 图号 A B C D 2-M8
GJL1-1 5TC.872.011 50 23 8 18 通孔
GJL1-2 5TC.872.011.1 56 26 12 22 通孔
GJL1-3 5TC.872.012 50 23 8 18 盲孔
GJL1-4 5TC.872.012.1 56 26 12 22 盲孔
GJL9-1 高压柜门铰链 ( 一体式 ) 及安装尺寸
.
. f
3
3
