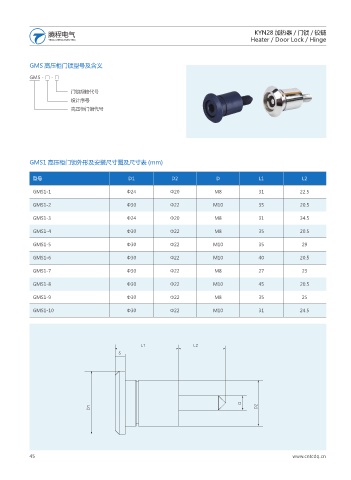

Page 48 - 浙江腾程电气有限公司

KYN28 加热器 / 门锁 / 铰链
Heater / Door Lock / Hinge

GMS 高压柜门锁型号及含义

GMS - □ - □

门锁规格代号
设计序号
高压柜门锁代号

GMS1 高压柜门锁外形及安装尺寸图及尺寸表 (mm)

型号 D1 D2 D L1 L2
GMS1-1 Φ24 Φ20 M8 31 22.5

GMS1-2 Φ30 Φ22 M10 35 20.5

GMS1-3 Φ24 Φ20 M8 31 34.5

GMS1-4 Φ30 Φ22 M8 35 20.5

GMS1-5 Φ30 Φ22 M10 35 29

GMS1-6 Φ30 Φ22 M10 40 20.5

GMS1-7 Φ30 Φ22 M8 27 23
GMS1-8 Φ30 Φ22 M10 45 20.5

GMS1-9 Φ30 Φ22 M8 35 25

GMS1-10 Φ30 Φ22 M10 31 24.5

- -

%
% %
